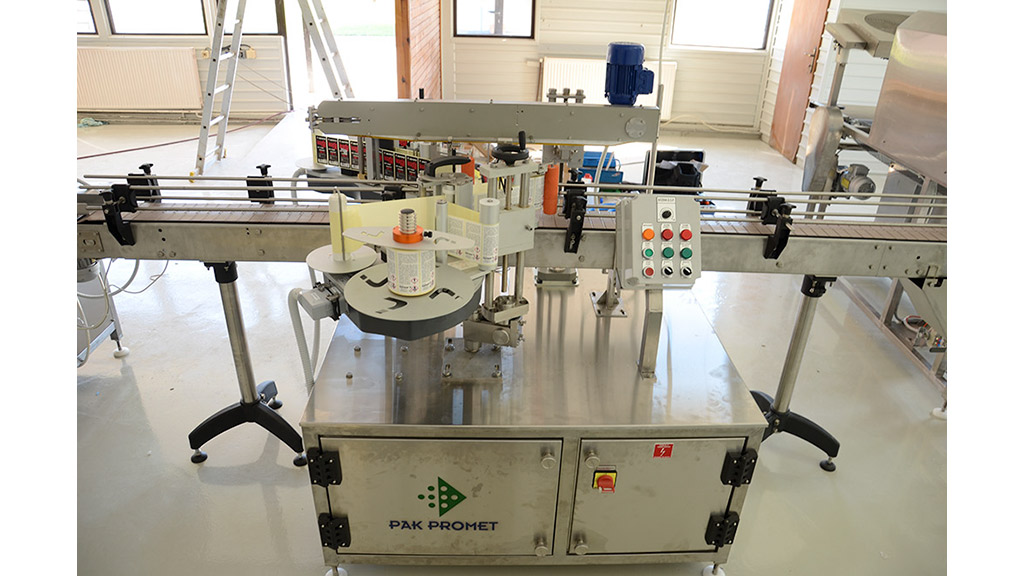

ETPAK RF
НАЗНАЧЕНИЕ МАШИНЫ
Машина ETPAK RF – Roll Feed предназначена для наклеивания этикеток из полипропилена на уже наполненные и закупоренные бутылки. Это одна из машин, образующих линию розлива, укупорки, этикетировки и формирования групповой упаковки продукта. В зависимости от потребностей рынка, машина может использоваться для этикетирования бутылок различной формы (квадратной, прямоугольной, круглой), различных размеров. Сами бутылки могут быть изготовлены из разных материалов. Машину можно использовать в пищевой и химической промышленности.
Базовая версия машины предназначена для наклеивания этикеток на бутылки (ПЭТ-бутылки или бутылки из другого материала). Максимальное использование машины обеспечивается синхронизацией узлов, что обеспечивает максимальную производительность линии. Машина имеет собственный привод, поэтому может работать автономно.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
ETPAK RF – Roll Feed автоматическая машина, предназначенная для наклеивания полипропиленовых этикеток на бутылки. Представляет собой набор сервопривода, механического и пневматического приводов, модули и узлы которых соединены в один логический блок, управляемый контроллером PLC. В аппарате ETPAK RF – Roll Feed этикетка полностью оборачивается вокруг бутылки. Бутылки поступают в машину через входной транспортер, работа которого синхронизируется со скоростью машины. Машина может иметь собственный транспортер, а также может быть встроена в уже существующую линию с системой транспортировки бутылок. На входе в машину бутылки сталкиваются с червячной передачей, задача которой – подвести бутылки на соответствующее осевое расстояние, на входную звезду (то есть, на саму карусель). Бутылки, доставленные на соответствующую ступень через входную звезду и распределительную систему, попадают в карусель, которая с помощью специально профилированных лотков и прессов удерживает бутылку строго в зоне кинематического круга карусели.
Бутылка, в зависимости от формы, вращается вокруг собственной оси на карусели. Карусель перемещает вращающуюся бутылку к вакуумному барабану, который наносит на неё вырезанную по размеру и смазанную горячим клеем этикетку. Скорость вращения бутылки и вакуумного барабана синхронизована, так что во время вращения этикетка стягивается на бутылке. В конце процесса этикетирования бутылка проходит рядом с нагревателем, через выходную звезду, и оттуда выходит из машины. Разматывание этикетки с рулона, разрезание, нанесение горячего клея на оба конца и перенос этикетки на бутылку производится с помощью специальных сборных узлов. Это – узел разматывания этикетки с рулона; ролики переноса; система фотоопределения маркеров; узел для разрезания этикетки специальными поворотным и статическим ножами; узел нанесения горячего клея; а также сборный узел с вакуумным барабаном, принимающий готовую этикетку для дальнейшего наклеивания на бутылку.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
– мощность машины | Q = 12000 бут / час – круглые бутылки |
– мощность машины | Q = 9000 бут / час – прямоугольные и др. бутылки |
– формат бутылки | 0,2 – 2,5 л |
– установленная мощность | P = 22 kW |
– номинальное напряжение | U = 3 x 380 В ; 50 Hz |
– номинальное давление | 6 бар |
– расход воздуха | 200 л / мин |
– качество воздуха | класс 6 |
– воздушные фильтры | 35 – 50 mkm |
– тип этикетки | PP – полипропилен |
– внешний диаметр этикетки | 600 мм |
– внутренний диаметр этикетки | 152 мм |
– размер: диаметр | min 52 мм, max 115 мм |
– размер высота | min 150 мм, max 370 мм |
– ширина этикетки | min 50 мм, max 175 мм |
– длина этикетки | min 200 мм, max 375 мм |
– толщина этикетки | 35 – 45 мкм |
– тип и температура клея | hot melt – 120 do 160 °C |
– размеры машины ( Ш х Д х В ) | 2800 x 2600 x 2700 мм |
– масса машины | M = 3550 кг |
