MONOPAK 4500 05 2D clean
НАЗНАЧЕНИЕ МАШИНЫ

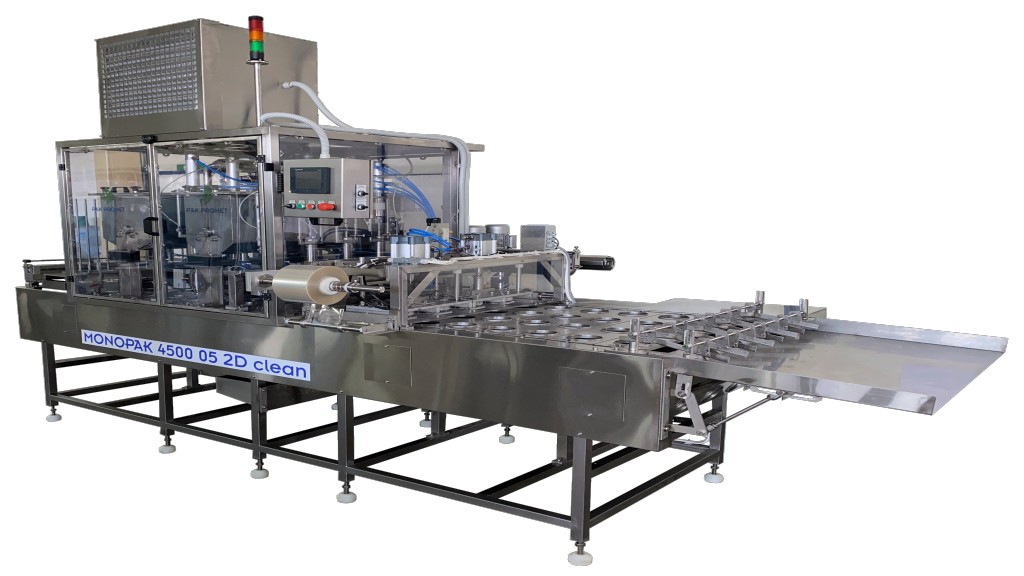

MONOPAK 4500 05 2D clean – автомат для фасовки жидких продуктов и кремов в стаканчики из полистирола или полипропилена. Данная машина широко применяется на линиях упаковки различных спредов и крем-сыров объемом от 0,050 до 0,250 л в стаканы 95 и 110 мм, с производительностью 4500 штук в час.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Эта четырехрядная линейно-горизонтальная машина работает в тактовом режиме, и по типу привода и режиму работы представляет собой комбинацию механических и пневматических модулей.
Концепция машины такова, что синхронизированные функции выполняются в автоматическом цикле: извлечение посуды из обоймы с помощью ножниц и вакуумных резинок; дозирование с измерением под избыточным давлением с вращающимися цилиндрами; запайка крышек из полипропилена с автоматической перемоткой плёнки и откладывание наполненной закрытой тары на приемном столе.
Машина приводится в движение мотор-редуктором, который через приводной коллектор приводит в движение главный вал машины, а также шаговый транспортер . На редукторе распределителя имеется звездочка с предохранительным штифтом, предохраняющая машину от перегрузки.

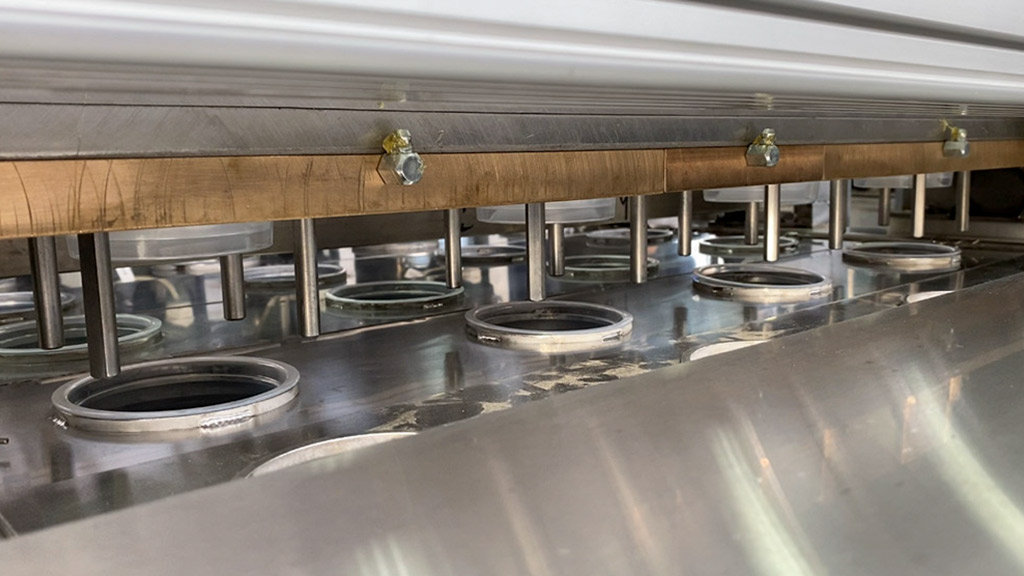

Роль межфазного соединения всех элементов машины выполняет транспортер, который осуществляет перенос тары от одного модуля к другому, вплоть до выталкивания наполненной тары на накопительный стол, где рабочий осуществляет групповую упаковку.
Машина имеет защитный каркас из нержавеющей стали с плексигласом.
Машина предназначена для розлива в тару диаметром 110 мм.
После автоматической подачи контейнеров на шаговый транспортер, они попадают под дозатор, который распределяет первичную массу (80% от общего веса). Этот дозатор является объемным, с вращающимися цилиндрами, и порции продукта могут регулироваться в заданном диапазоне. Масса в дозатор поступает из вертикальной емкости с миксером. Ёмкость оборудована системой мойки и дезинфекции, а также системой контроля уровня продукта.
Заполненные емкости с первичной массой поступают под дозатор вторичной массы (20% от общей массы). Это также объемное дозирование с вращающимися цилиндрами с возможностью регулировки порции, с тем что дозатор опускается и поднимается в процессе дозирования с помощью системы с пневмоцилиндрами. Таким образом, дозируемые вторичная масса погружается в предварительно дозированную первичную массу.
Если анализ массы показывает плохие результаты при опускании дозатора, то применяется та же система, что и на основном дозаторе.
Вторичная масса подается в дозатор из горизонтальной емкости с регулировкой уровня и миксером. Ёмкость оборудована системой мойки CIP, а также регулятором уровня.
Важно отметить, что в системе MONOPAK 4500 05 2D clean можно дозировать сначала первичную, а затем вторичную массу.
Заполненные емкости с первичной и вторичной массой транспортируются к модулю укупорки, где происходит запайка полипропиленовой пленки. Пленка перематывается с помощью электродвигателя; установка оснащена системой намотки отходов. Резка полипропиленовой пленки производится ножами со специальным профилем, адаптированными к внешнему виду и форме посуды.
Машина оборудована блоком управления с сенсорной панелью для более удобного контроля параметров процесса эксплуатации.
Заполненные закрытые контейнеры далее транспортируются к узлу подачи тары на приемный стол, после чего её перемещают в специально отведенное место.
Все функции дозирования выполняются в зоне избыточного давления со стерилизованным воздухом.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
– производительность установки | Q = 4500 шт. / ч |
– диапазон дозировки – основной дозатор | 50 – 250 грамма |
– диапазон дозировки – дополнительный дозатор | 20 – 100 грамма |
– установленная мощность | Pi = 2,50 кВт |
– номинальное напряжение | 3 x 380 В 50 Гц |
– номинальное давление | p = 6 – 8 бар |
– расход воздуха (на 6 бар) | 220 L / мин |
– размеры длина х шир. х высота | 4100 x 1600 x 2500 мм |
– масса установки | M = 1750 Кг |
– диаметр венца чашки для запайки | D = 110 мм |
