SLIVPAK 1000
НАЗНАЧЕНИЕ МАШИНЫ
Эта полуавтоматическая линия/туннель преднаначена для сливирования бутылок, на которые предварительно нанесена этикетка SLEEVE, обладающая способностью термоусадки и, таким образом, прилипает к изделию и придает ему окончательный вид. SLIVPAK 1000 может использоваться в составе линии или как отдельная машина. Водяной пар может быть обеспечен в качестве источника энергии самостоятельно (если у пользователя есть котельная) или парогенератор может быть поставлен вместе с машиной.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

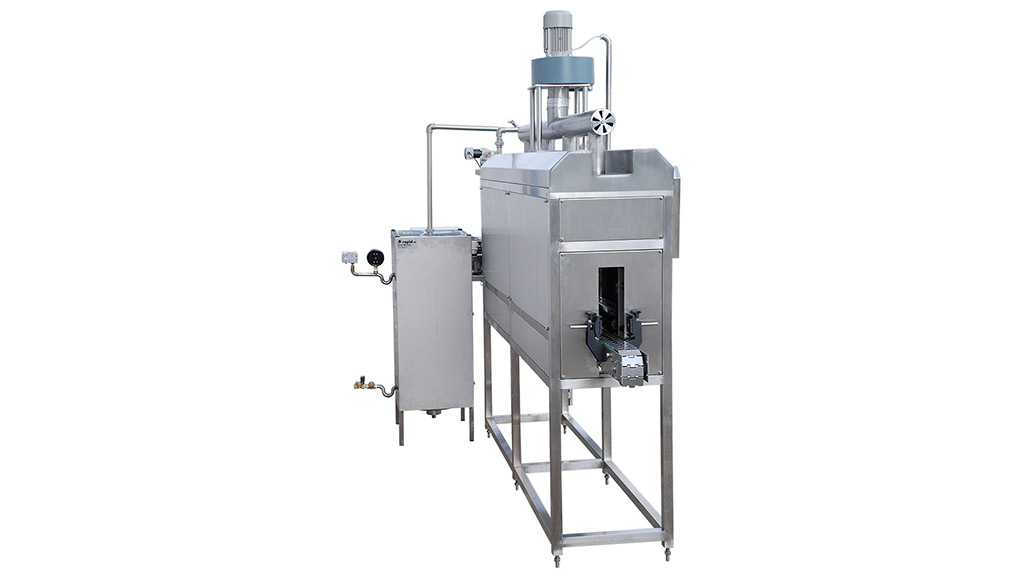

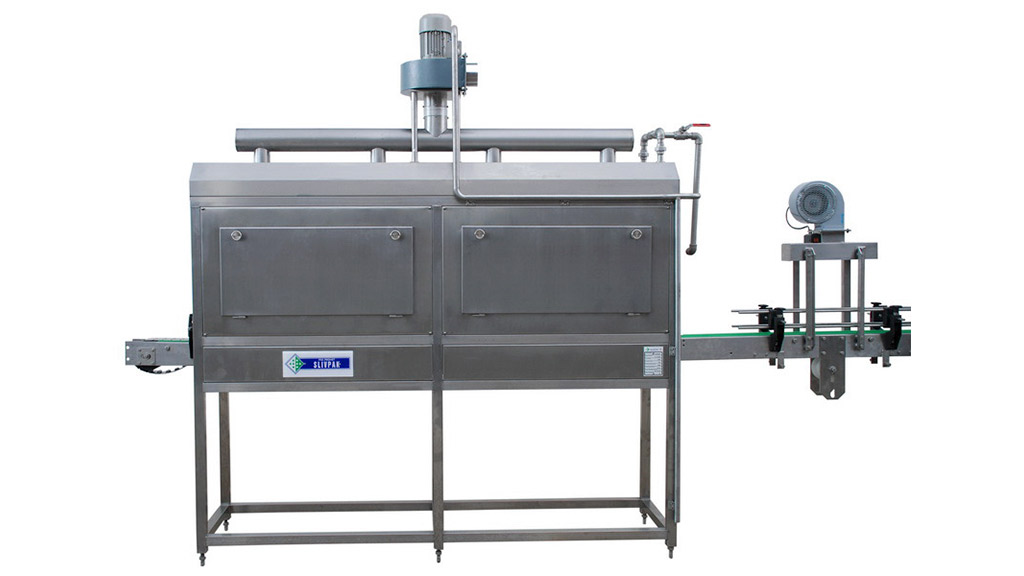

Линия SLIVPAK 1000 является полуавтоматической и состоит из нескольких модулей, которые образуют функциональную целостность.
Наполненные бутылки с нанесённой этикеткой доставляются до машины с помощью шарнирного транспортера, проходящего через камеру. Транспортер оснащен приводной и реверсивной группой, а также натяжными устройствами. Он приводится в действие редукторным двигателем с фиксированной скоростью ленты. В камере термосливирования водяной пар нагревает плёнку, которая под воздействием температуры сжимается и прилипает к бутылке.
Температура внутри камеры регулируется температурой или количеством подаваемого пара.
Камера на входе и выходе имеет завесы, препятствующие неконтролируемому выходу пара наружу или проникновению холодного воздуха.

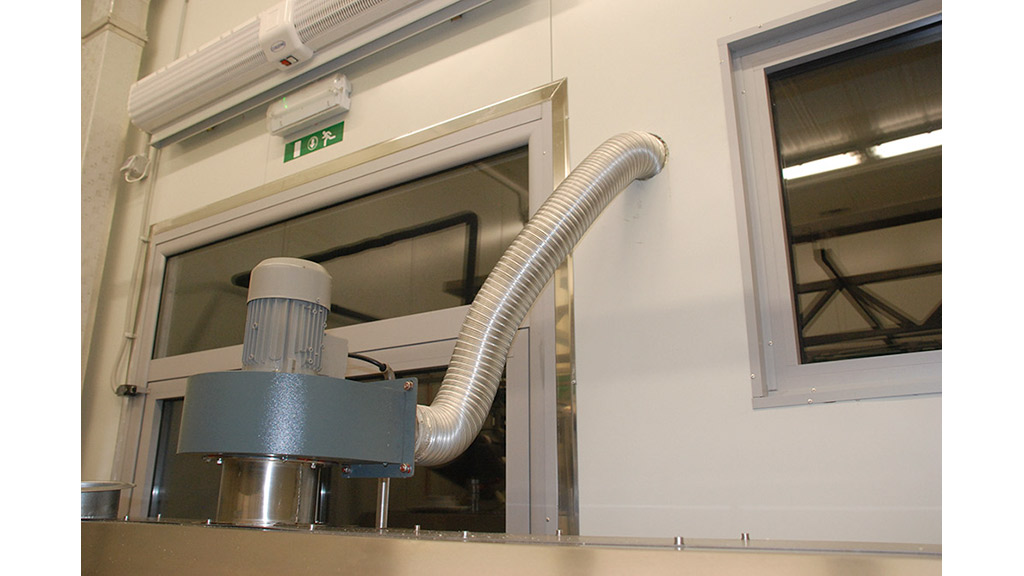

Пар в камеру для сливирования подается по системе трубопроводoв, вдувается через сопло, и с помощью тепловой энергии происходит нагрев sleeve-этикеток. Избыток водяного пара, который в процессе нагрева не конденсировался, удаляется из камеры с помощью вакуумного центробежного вентилятора. Вакуум в камере регулируется клапанами на входе вентилятора. Водяной пар выводится из помещения с помощью гибкого отвода.
SLIVPАК изготовлен из нержавеющей стали.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
– Производительность машины | Q = 1000 бутылок / ч |
– Установленная мощность | Pi = 0.55 кВт |
– Номинальное напряжение | U = 3 x 380 V 50 Гц |
– Количество пара | 60 Kг/h |
– Номинальное давление котла | P = 3 бар |
– Размеры машины (дл. х шир.х выс.) | 3500 x 750 x 2300 мм |
– Масса машины | M = 200 Kг |
– Вид плёнки | PE |
