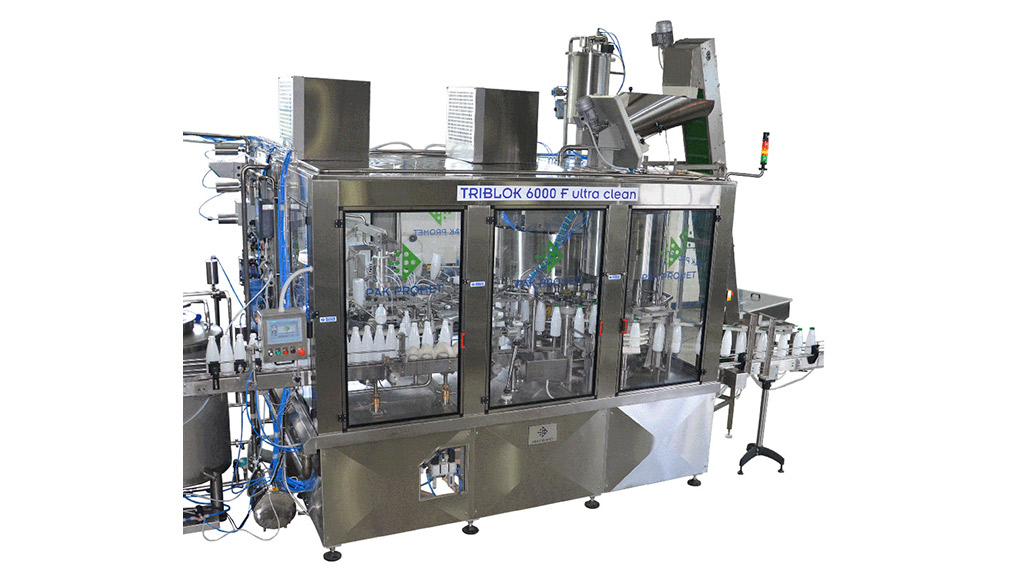

TRIBLOK 1500 – 12000 clean (ultra clean)

НАЗНАЧЕНИЕ МАШИНЫ

TRIBLOK 1500 – 12000 clean ( ultra clean ) предназначена для мойки, вакуумного розлива и укупоривания бутылок. Это линия розлива любых негазированных жидкостей, а также фруктового йогурта с кусочками фруктов в ПЭТ-бутылку с широким горлышком и завинчивающейся крышкой объемом от 0,25 до 2,00 л.

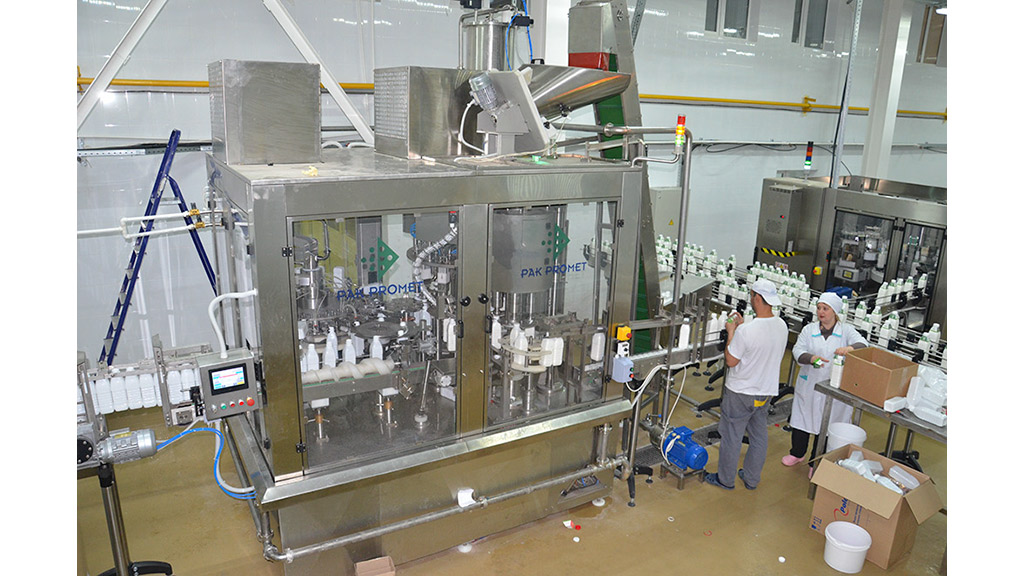

Машина TRIBLOK 1500 – 12000 clean ( ultra clean ) полностью автоматическая, и роль обслуживающего её работника сводится к контролю работы линии PESET, наиболее важной частью которой является.
Производительная мощность – 1500, 3000, 4500, 6000, 9000 и 12000 бутылок в час, с опциями clean или ultra clean

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

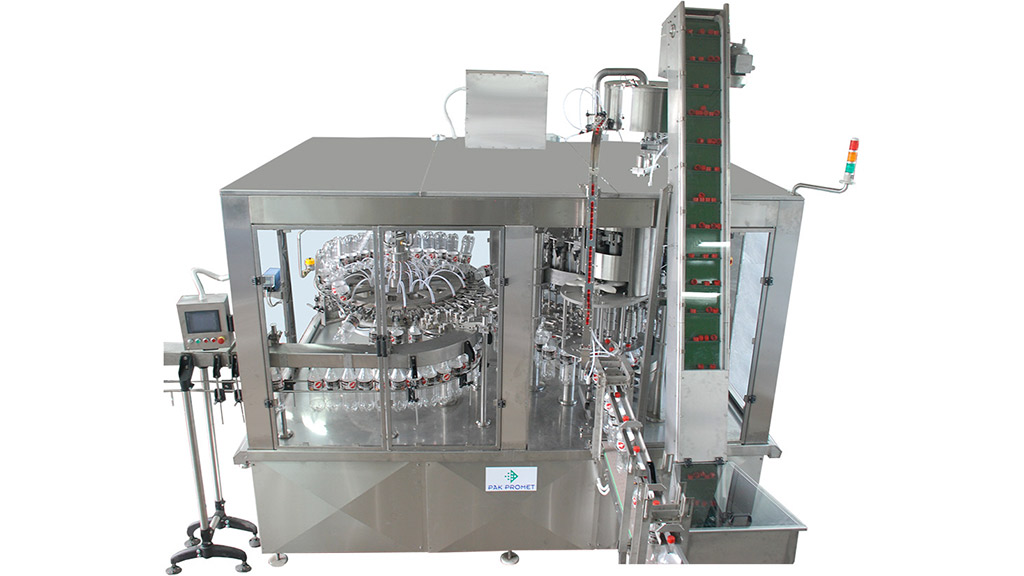

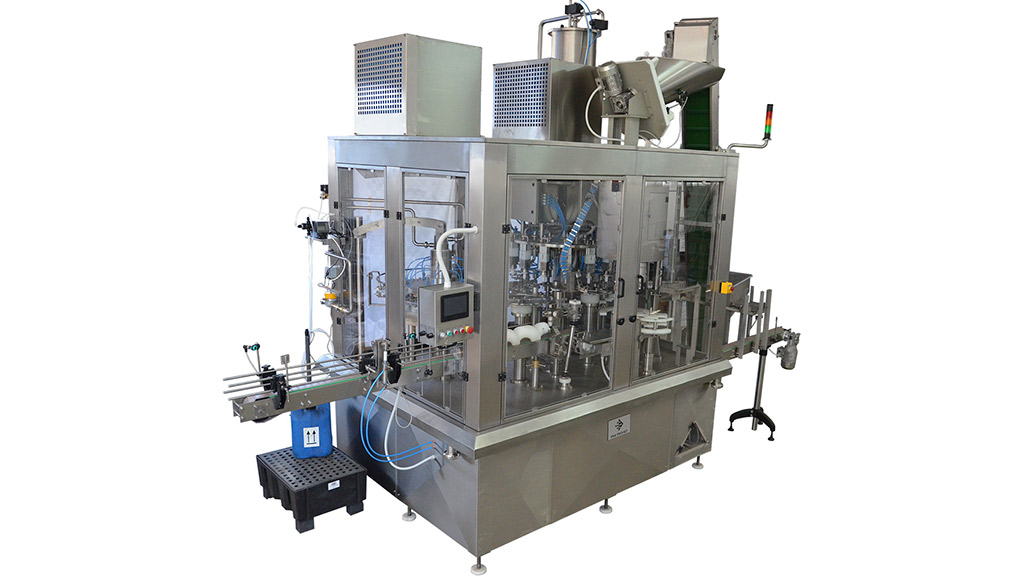

Машина состоит из трех функциональных блоков, которые приводятся в действие общим мотор-редуктором. Машина полностью защищена покрытием из нержавеющей стали, а в верхней части находится ламинарный проточный шкаф с НЕРА-фильтрами, обеспечивающий стерильность воздуха в зоне розлива.
Первый модуль предназначен для мойки и дезинфекции (пероксидом) бутылок.

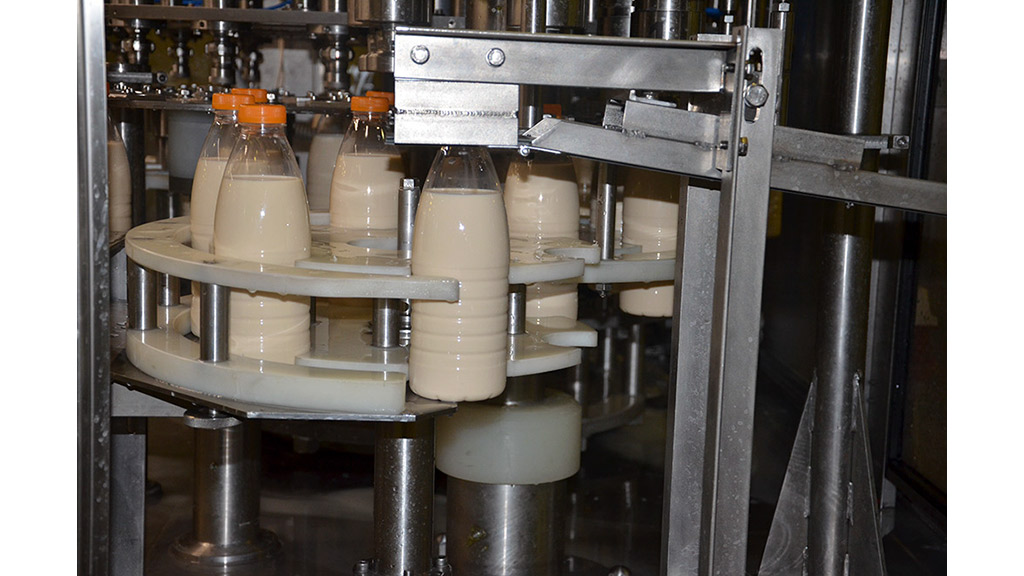

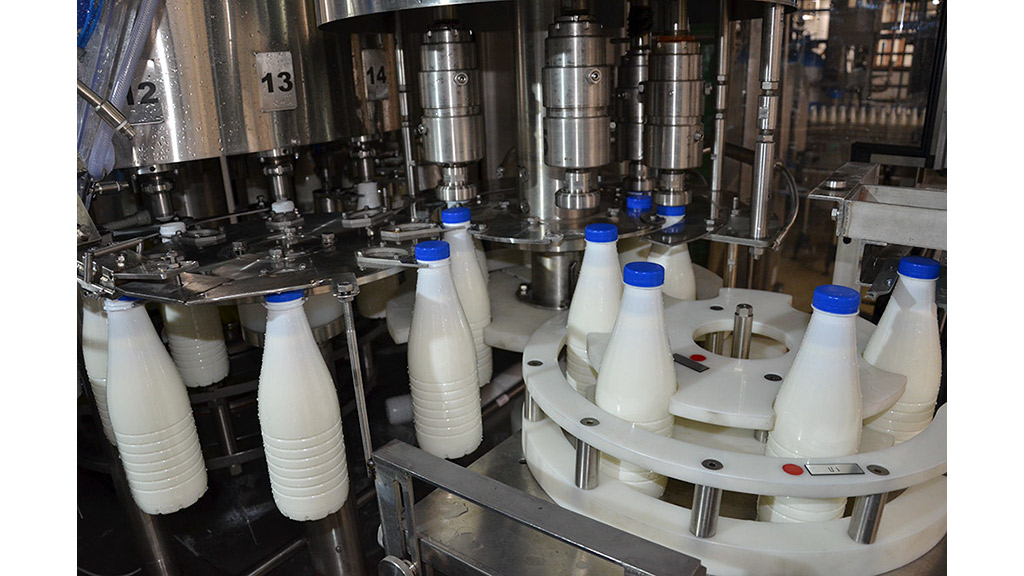

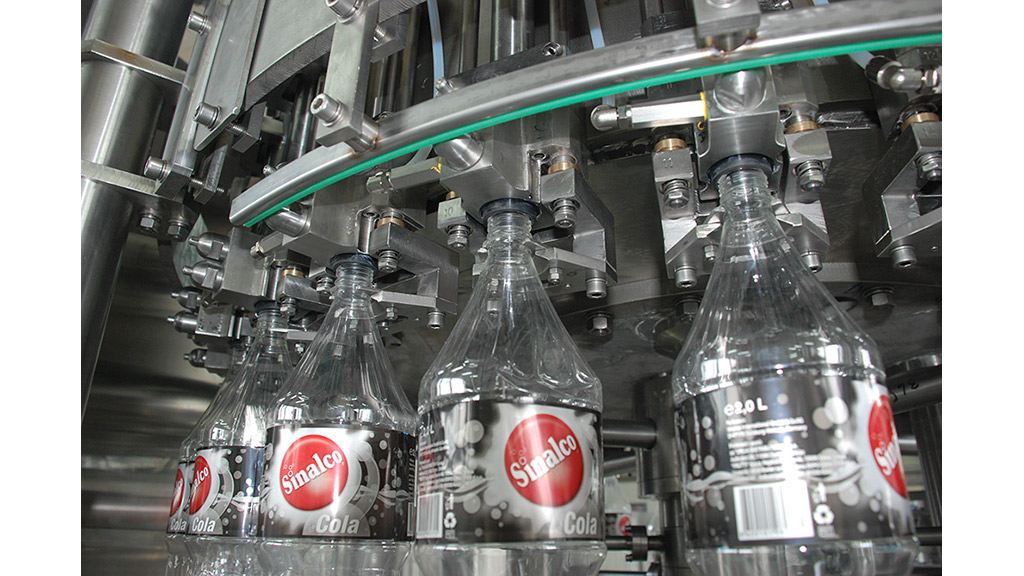

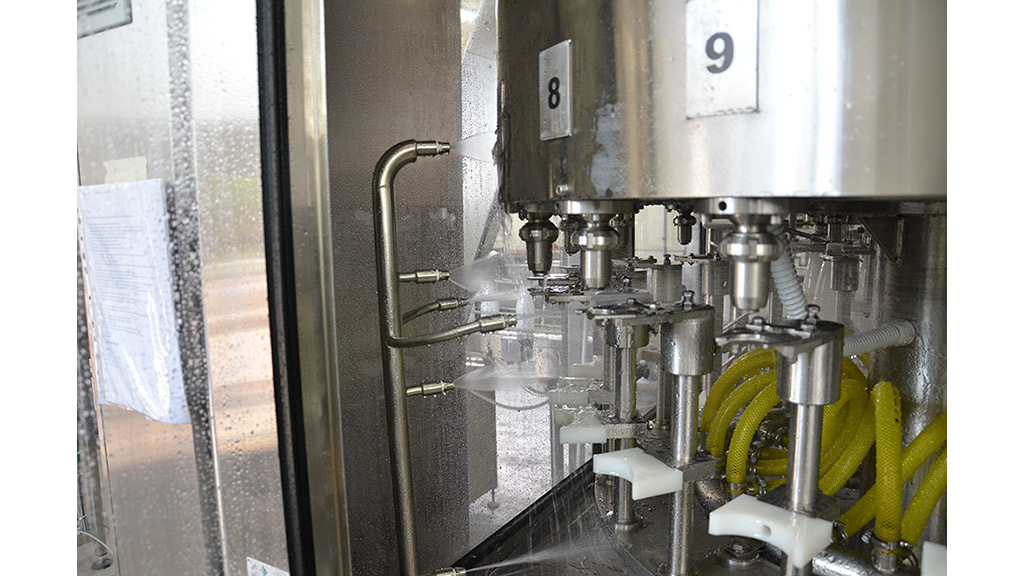

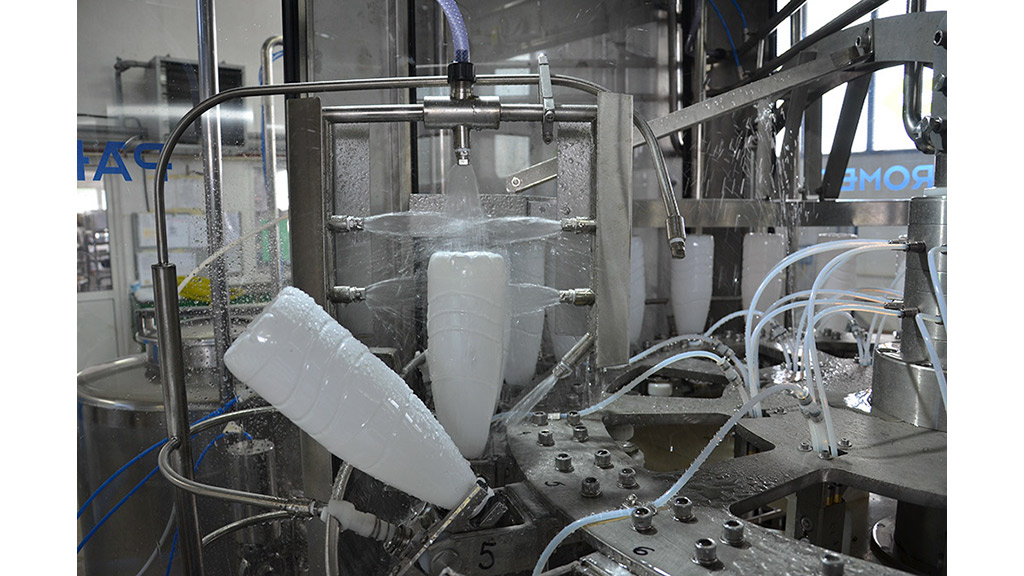

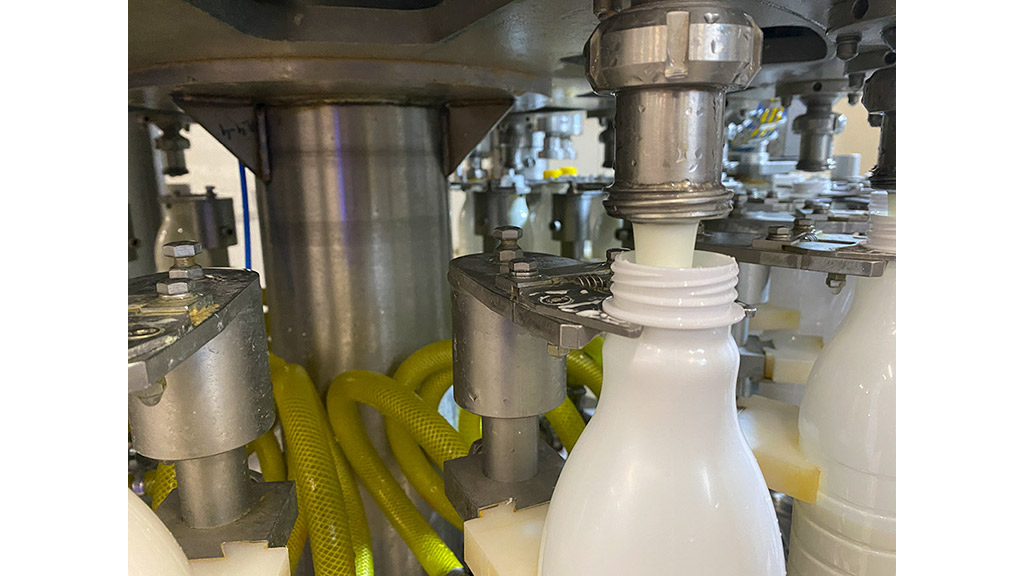

На входной части находится шнек, который делит поток бутылок с транспортера, позиционирует их и переводит на вводную звезду, оснащённую специальными захватами. Мойка осуществляется на круговом моечном автомате, который перемещает бутылки, переворачивает их, производит впрыск моющего раствора, возвращает в положение «горлышком вверх» и переводит на модуль дозирования и наполнения. Второй модуль имеет функцию розлива, это круговой вакуумный наполнитель. Вакуумный розлив обеспечивает высокую точность дозирования. С помощью вакуумной системы можно дозировать и йогурт с кусочками фруктов. Круговой наполнитель оснащён контроллером уровня жидкости в ёмкости, регулятором притока жидкости и автоматической системой для мойки машины. Дозирующую систему можно мыть как внутри, так и снаружи, а система фальш-бутылок гарантирует отсутствие ненужного распыления средства CIP на машину. Третий модуль – укупорки, имеет собственный селектор крышек, систему для насаживания крышки на бутылку и завинчивания до заданного момента, необходимого для надлежащей укупорки бутылки. Датчик определения присутствия бутылки контролирует подачу крышек только при наличии бутылки. Основание наполнителя, все защитные покрытия и другие элементы, контактирующие с упаковываемой жидкостью, изготовлены из нержавеющей стали. Электрическая часть управления размещена в специальных шкафах с уплотнением, защищающим от влаги.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– мощность машины Q = 1500 – 12000 бут / час
– диапазон дозировки 0,20 – 2,00 л
– установленная мощность Pi = 4 – 6 кВт
– номинальное напряжение U = 3 x 380 V  50 Гц
– номинальное давление P = 6 – 8 бар
– расход воздуха (на 6 бар) 220 Nl/ min
– размеры машины Д x Ш x В 2550 ( 3.850 ) x 2400 ( 2800 ) x 3700 мм
– масса машины M = 4850 – 5920 кг
