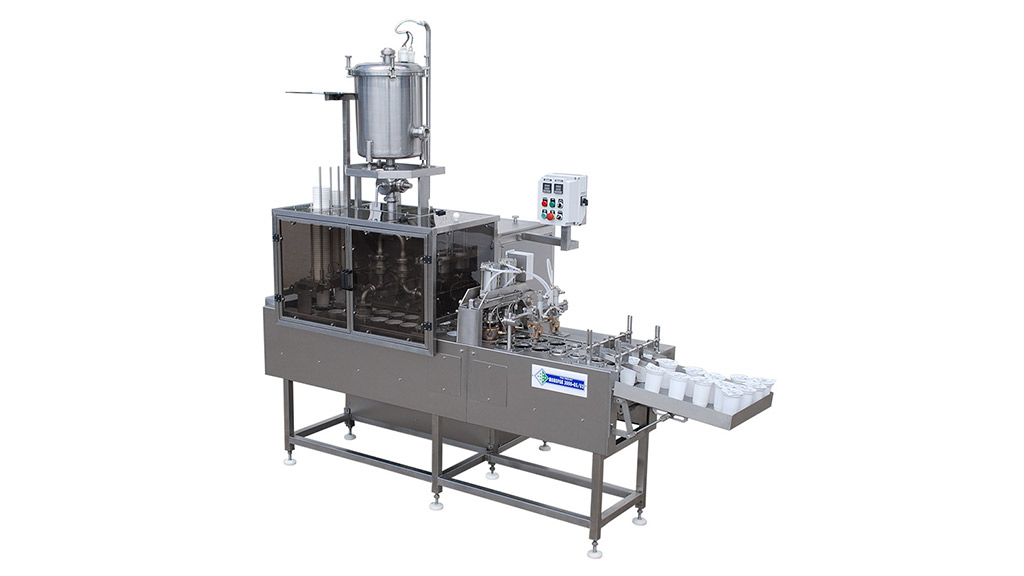

MONOPAK 1500 – 12000 05 02 UP

НАЗНАЧЕНИЕ МАШИНЫ

MONOPAK 1500 – 12000 05 02 UP – автоматическая машина для расфасовки и упаковки жидких и пастообразных продуктов в стаканчики из полистирола или полипропилена. Эта машина массово применяется на линиях для расфасовки и упаковки кисломолочных продуктов и сливочных сыров в ёмкости объемом  0,10 л и 0,50 л. Так как машина имеет сменные чаши, дозаторы, держатели для стаканов и крышек, продукты можно паковать в ёмкости объемом 0,20 л и 0,50 л (Φ 75 и Φ 95). Возможны варианты как с одним типом упаковки, так и с несколькими сменными инструментами для дополнительной упаковки

Переход с одного типа упаковки на другой занимает не более 10 (десяти) минут.

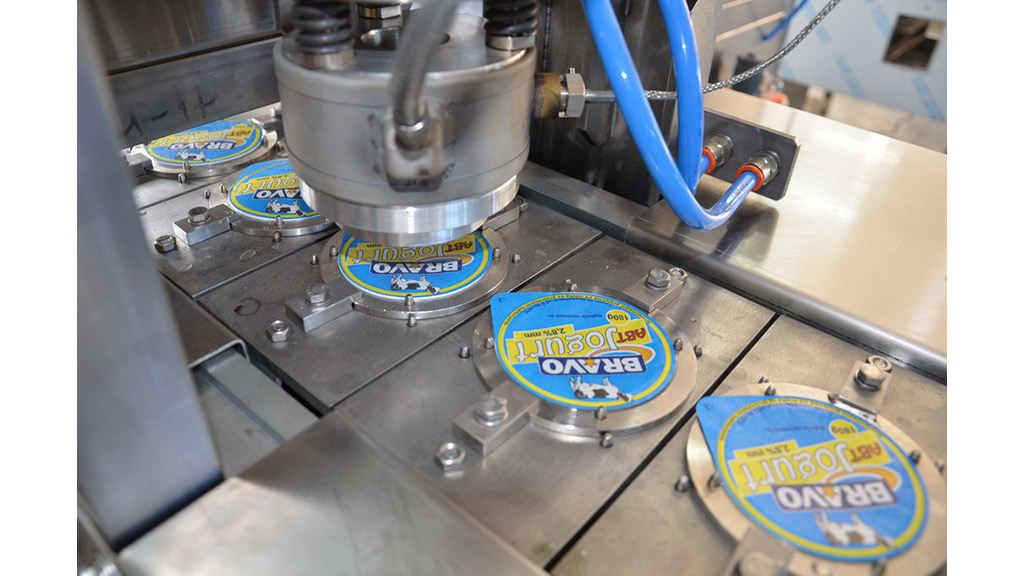

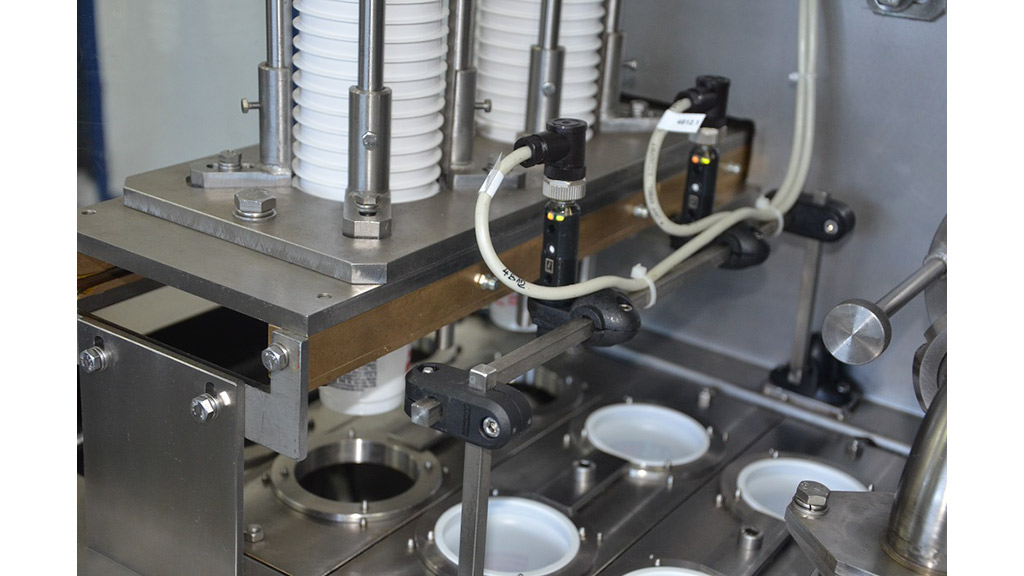

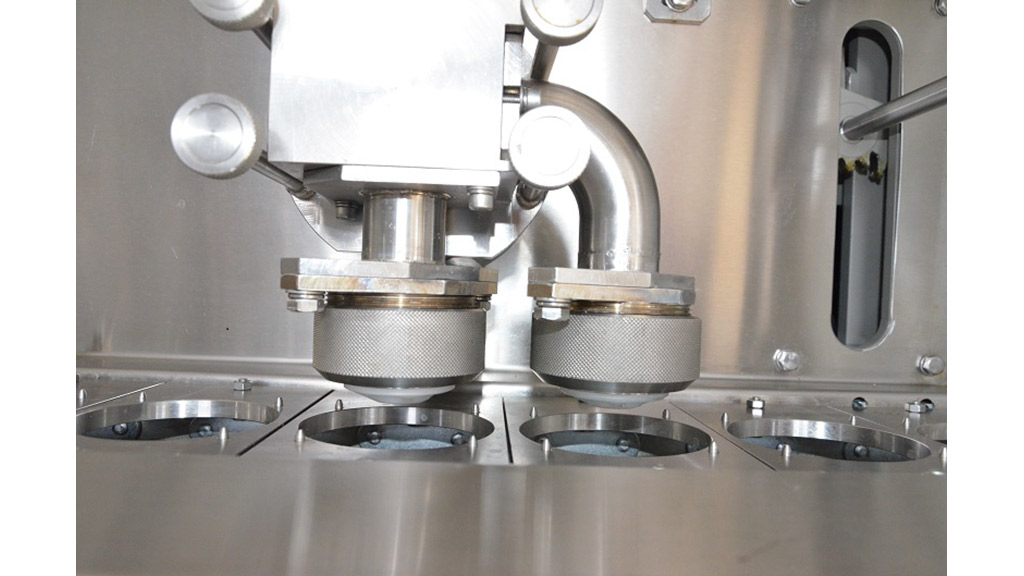

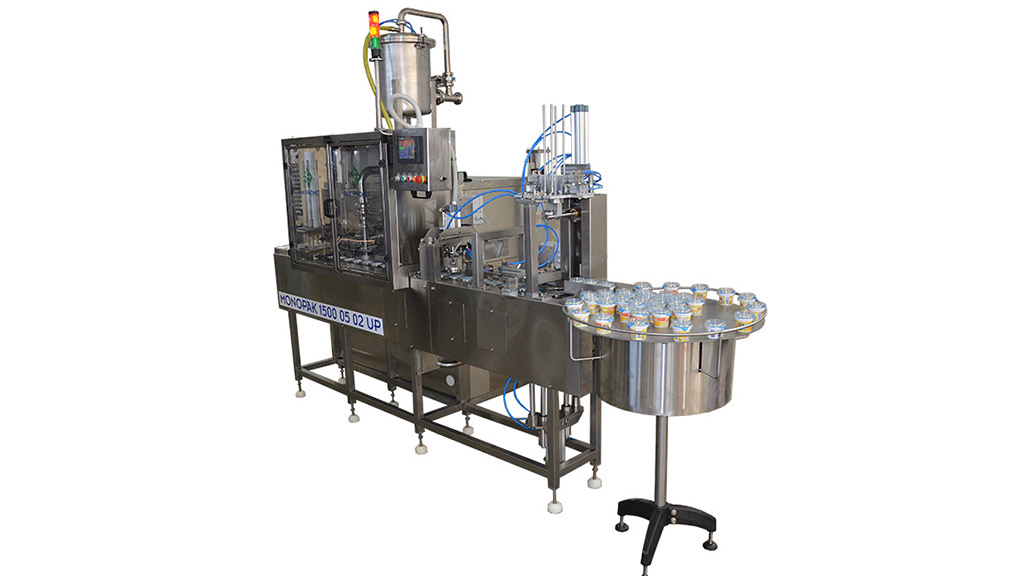

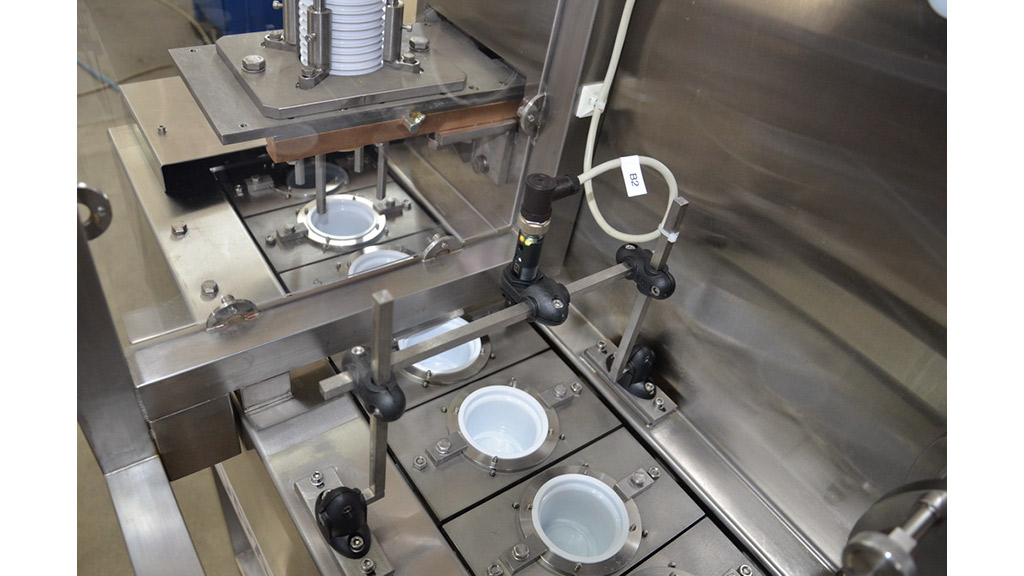

Машина работает в автоматическом режиме с синхронизированными действиями: извлечение стаканов из обоймы, дозирование с измерением, забор крышек из обоймы, запайка крышек, забор и набивание крышек-нахлобучек , маркировка даты и откладывание наполненных закрытых стаканчиков на приемный поворотный стол

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

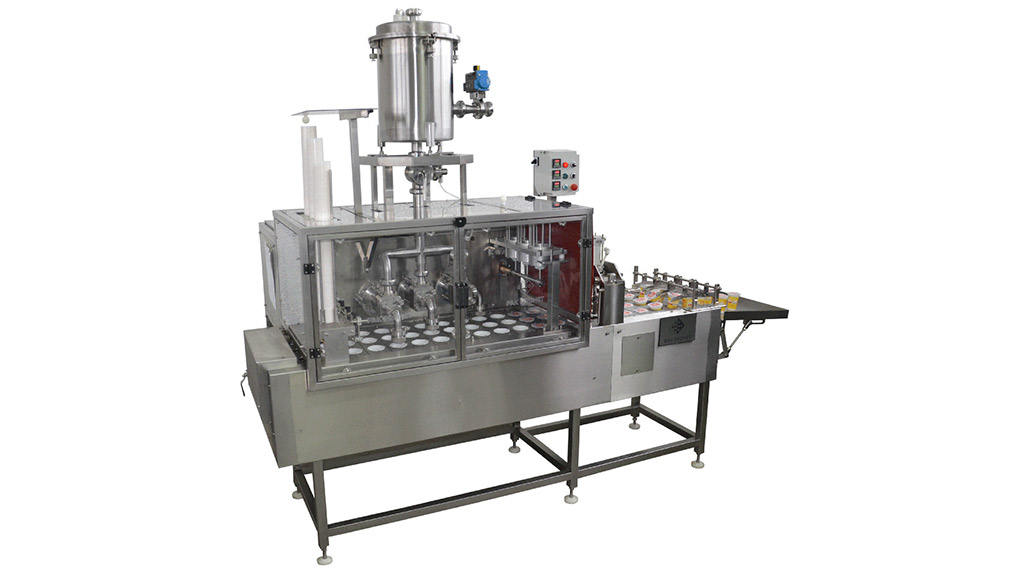

Эта однорядная или многорядная линейная горизонтальная машина работает в тактовом режиме и по типу привода и способу работы представляет собой комбинацию механических и пневматических модулей. Машину приводит в движение мотор-редуктор, который через разделитель привода двигает главный вал машины и шаговый редуктор транспортера. На разделительном редукторе установлена звездочка с предохранительным штифтом, оберегающая машину от перегрузки.

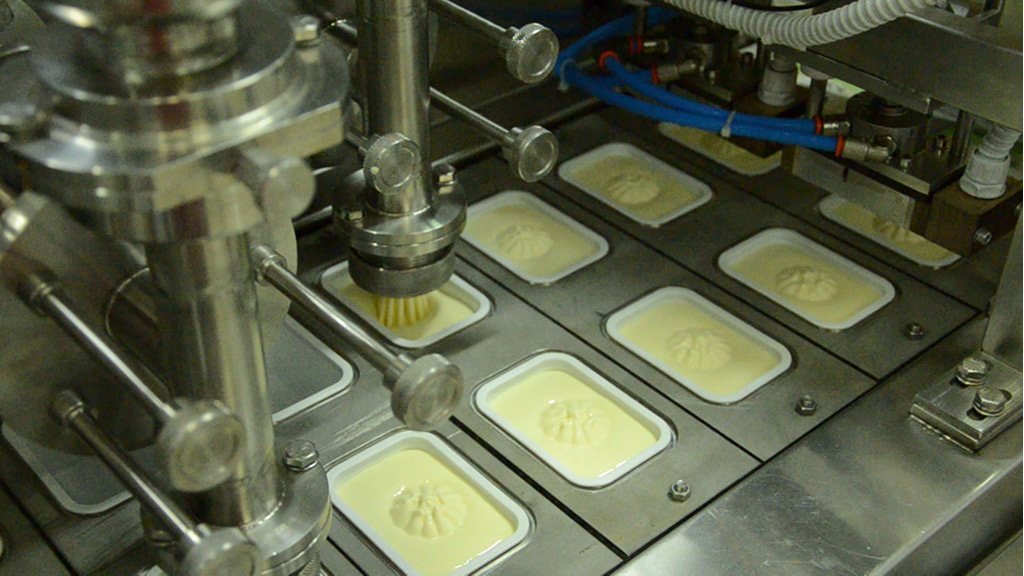

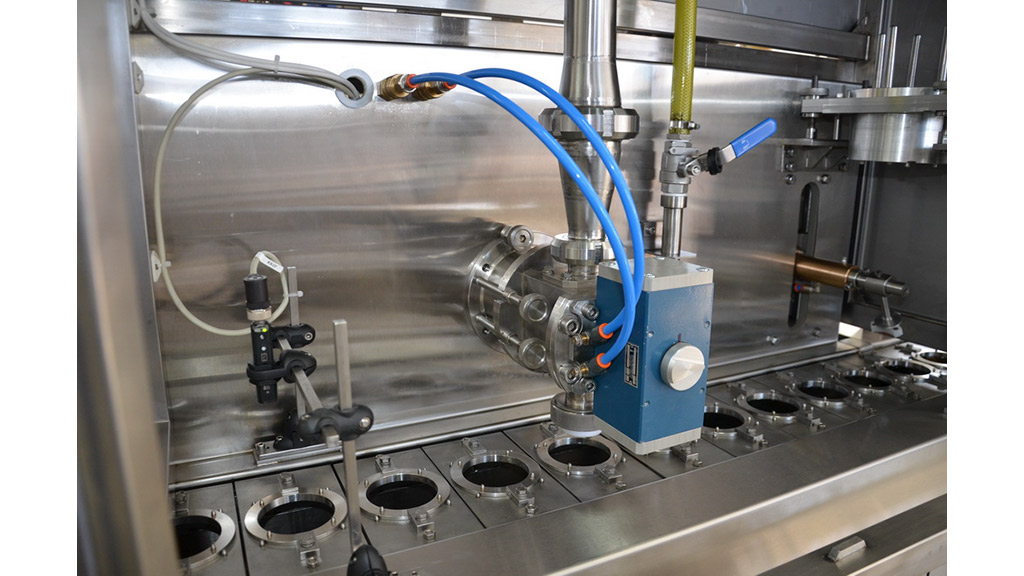

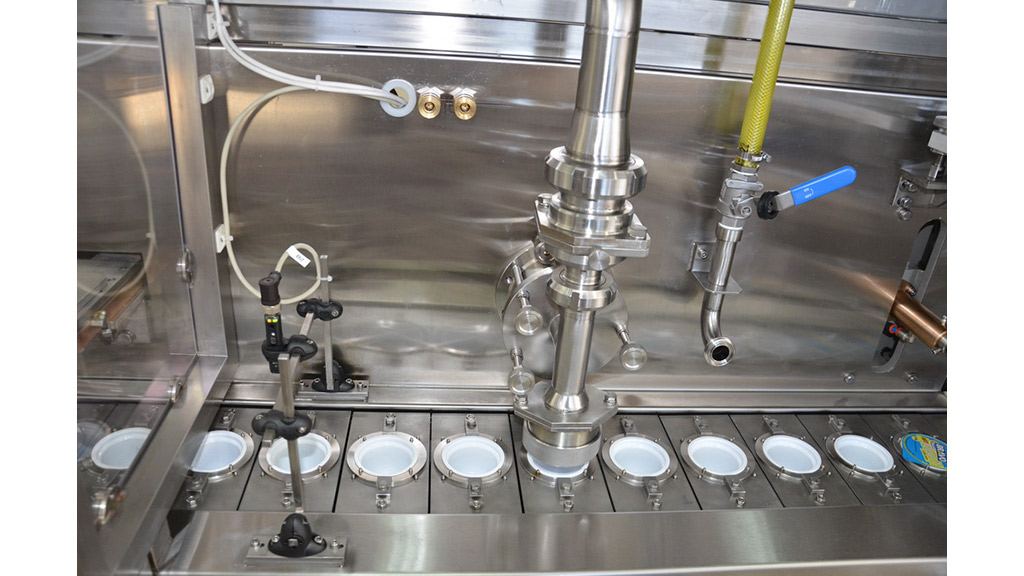

Роль межфазного соединения всех элементов машины выполняет транспортер, который осуществляет перенос тары от одного модуля к другому, вплоть до выталкивания наполненной тары на накопительный стол, где рабочий собирает их и упаковывает вместе. Дозирование поршневое, с объемным измерением количества, при этом блок питания дозатора может находиться в емкости, расположенной на машине.

Основание машины, защитные покрытия и другие элементы, которые контактируют с упаковываемым материалом, изготовлены из нержавеющей стали, а зона наполнения ограждена оргстеклом.

Машина поставляется с чернильным датером или держателем для струйного принтера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



– мощность машины Q = 1500 – 12000 шт. / ч
– диапазан дозирования 0,10 – 0,5 л
– установленная мощность Pi = 1,80 – 3,6 кВт
– номинальное напряжение 3 x 380 V  50 Гц
– номинальное давление p = 6 – 8 бар
– расход воздуха (на 6 бар) 215 – 420 Nl / мин
– размеры машины (дл. x шир. x выс.) 2860 ( 4000 ) x 980 ( 2300 ) x 2300 мм
– вес машины M = 990 – 2600 кг
– диаметр венца чашки для Termovar D = 75 и 95 мм
