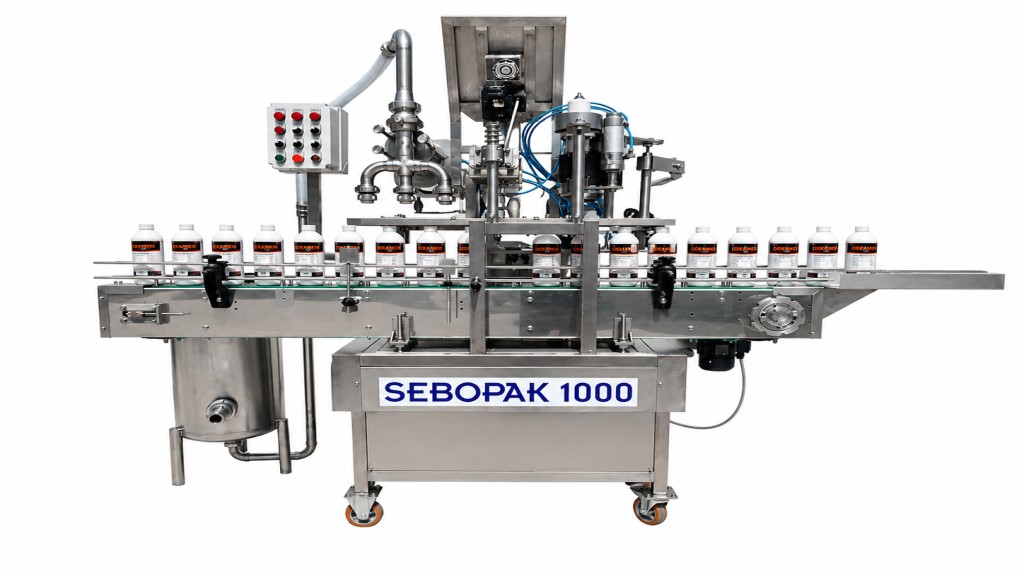

SEBOPAK 1000
НАЗНАЧЕНИЕ МАШИНЫ
Установка SEBOPAK 1000 предназначена для розлива, укупорки и датировки бутылок с более широким горлышком (возможны др. диаметры), а также для упаковки всех видов негазированных жидкостей, используемых в молочной и химической промышленности, в производстве соков и т.п. (возможен стандартный диаметр). На этой машине можно упаковывать бутылки двух размеров, с максимальным объемом до одного литра, с необходимой настройкой определенных параметров.
Машина SEBOPAK 1000 P идентична машине SEBOPAK 1000, за исключением способа дозирования. Дозирование выполняется следующим образом: дозировочная трубка опускается на дно ёмкости и при подъеме вверх дозирует жидкость. Данный способ дозирования применяется при наполнении ёмкостей пенящейся жидкостью.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ

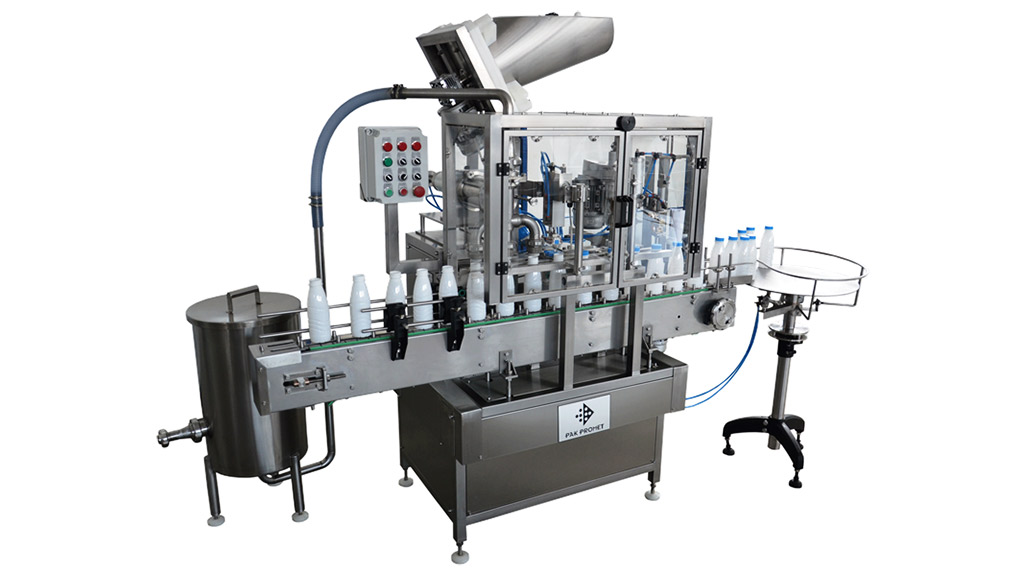

Установка SEBOPAK 1000 – горизонтального типа, линейная и автоматизированная, с ручной загрузкой бутылок на транспортер. По типу приводных элементов это пневмо-механическая машина.

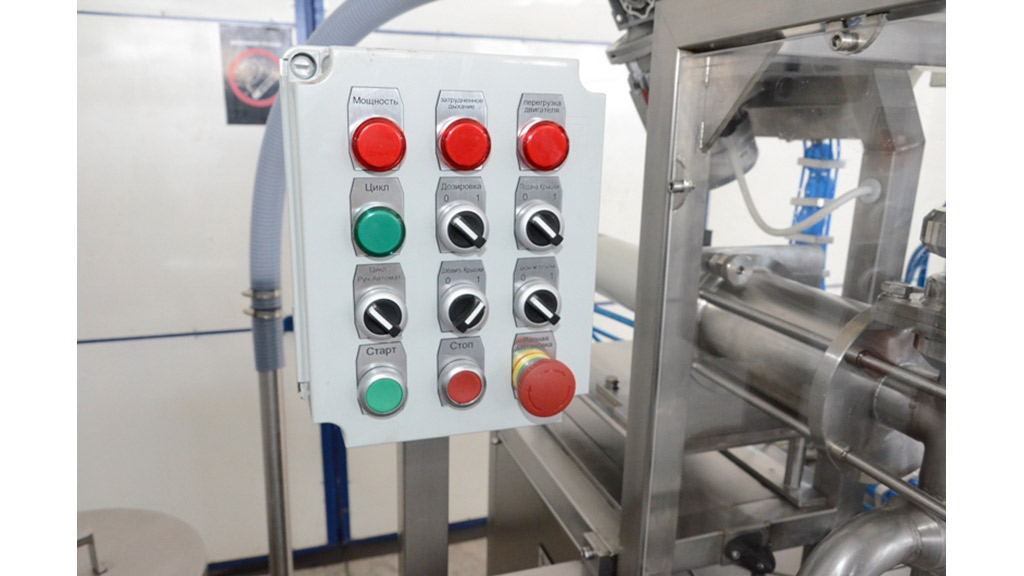

Рабочий процесс контролируется с помощью электроники. Машина состоит из следующих узлов, которые в техническом и технологическом плане представляют собой единое целое: транспортер для бутылок, модуль дозирования, блок подачи и насаживания крышек, завинчивание крышек, датировка, приемный поворотный стол. Транспортер для бутылок состоит из шарнирной ленты из прокрона, привода и натяжного устройства, а также элементов для точного направления ленты. Составной частью транспортера являются элементы для настройки/регулировки положения ленты в зависимости от размера упаковки, а также держатели транспортера и защитное покрытие. На ленте находятся шипы, служащие для направления и позиционирования бутылок.
Единица привода состоит из моторедуктора и шагового редуктора, обеспечивающего тактовое (шаговое) движение ленты.

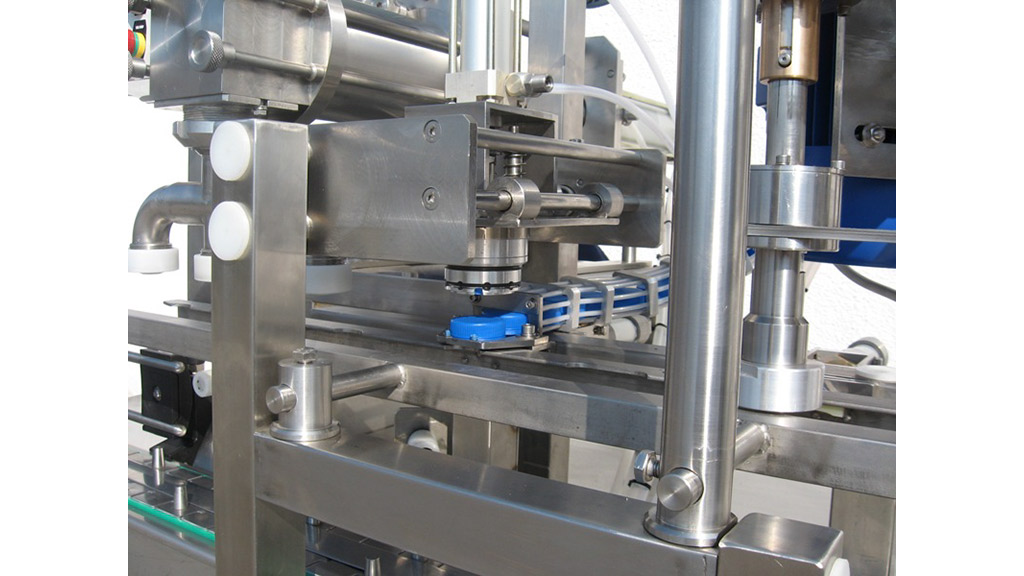

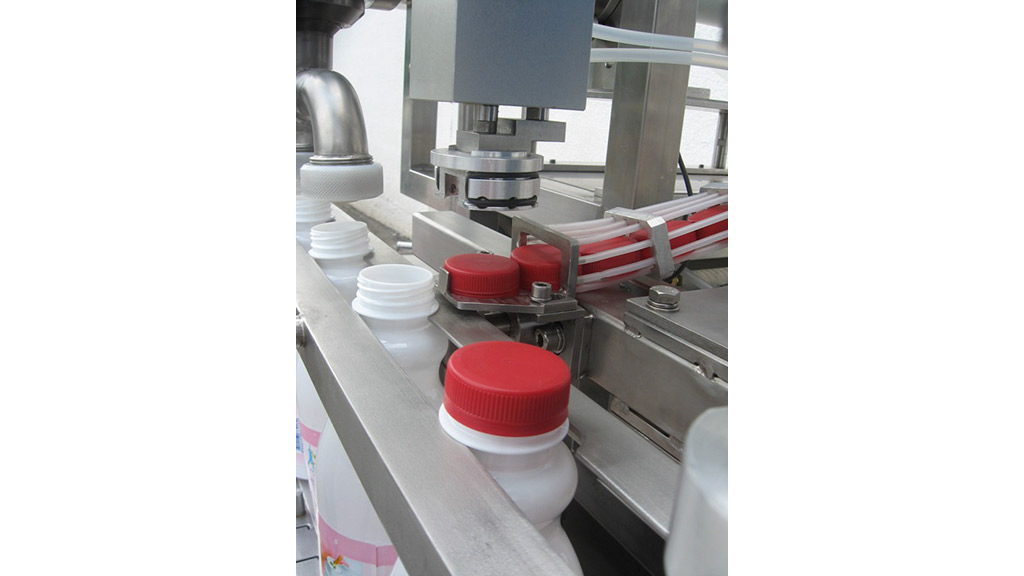

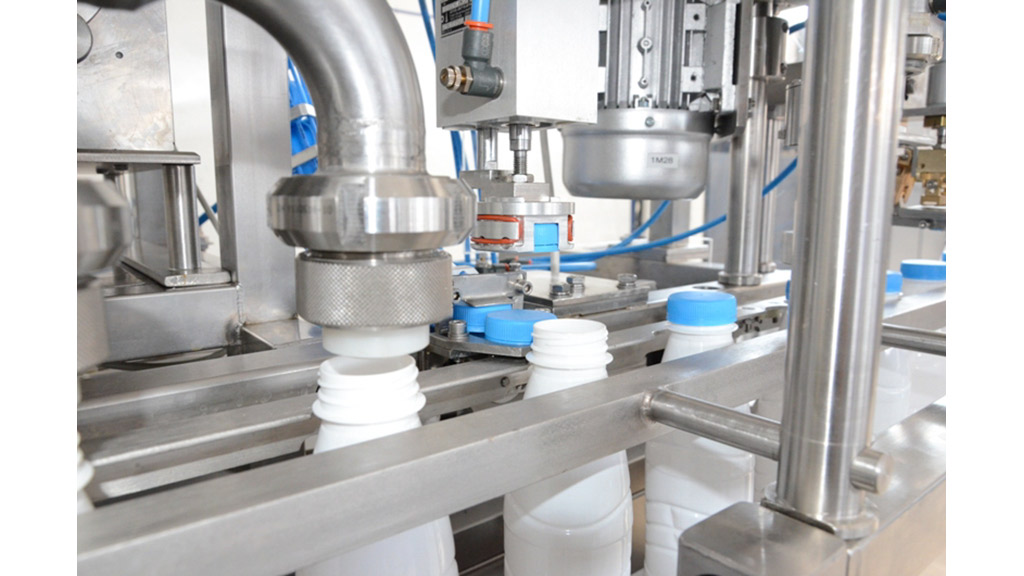

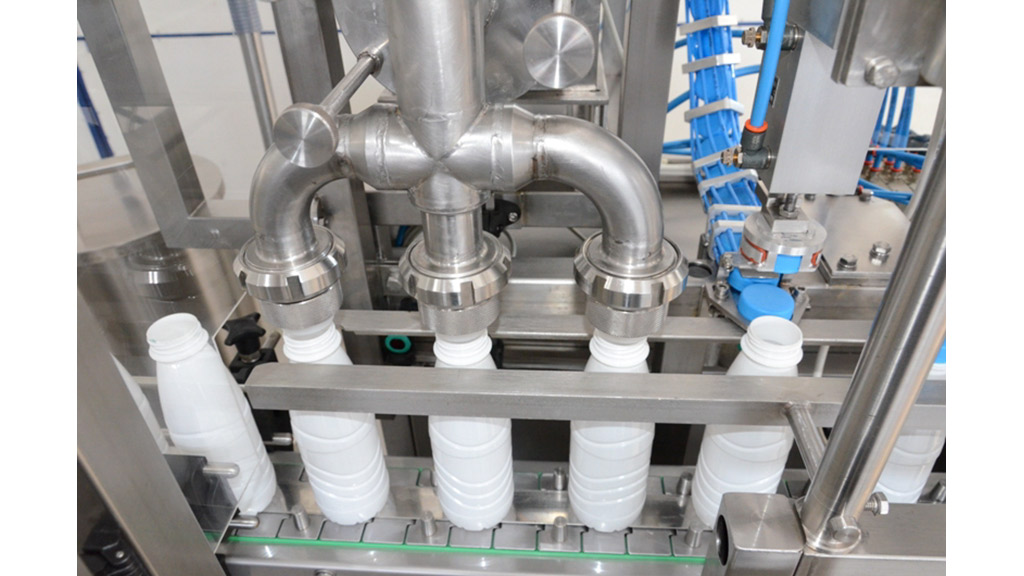

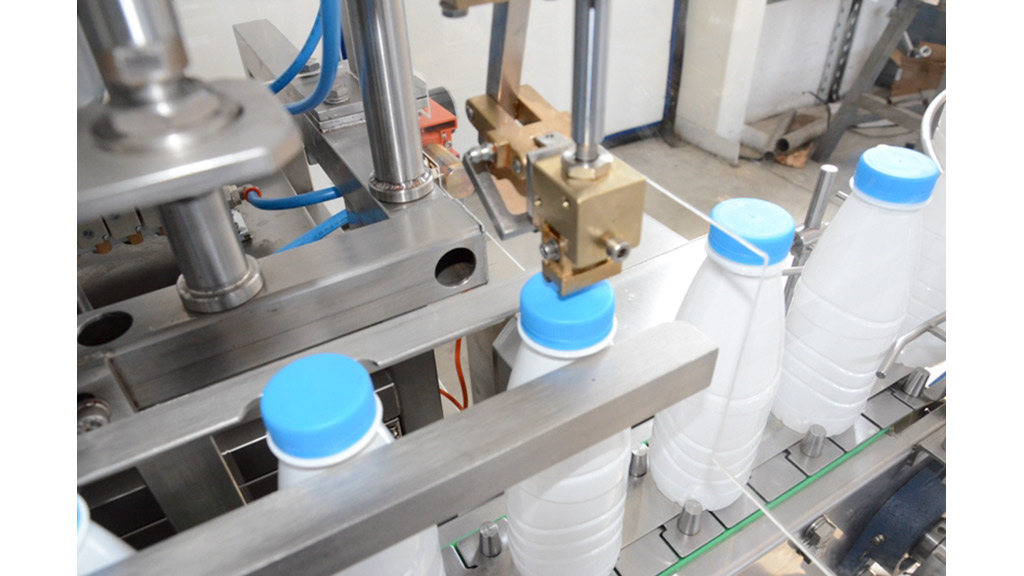

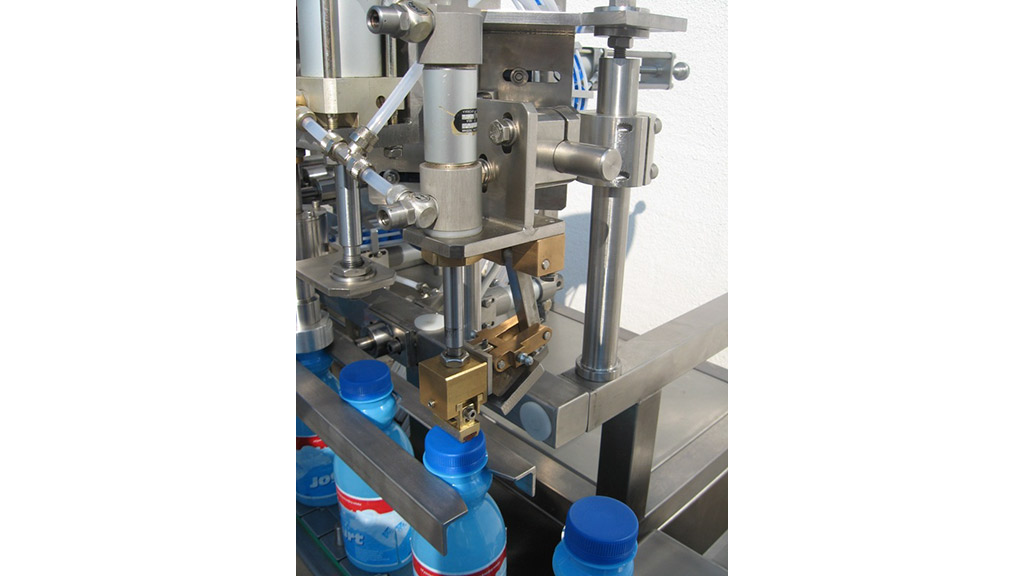

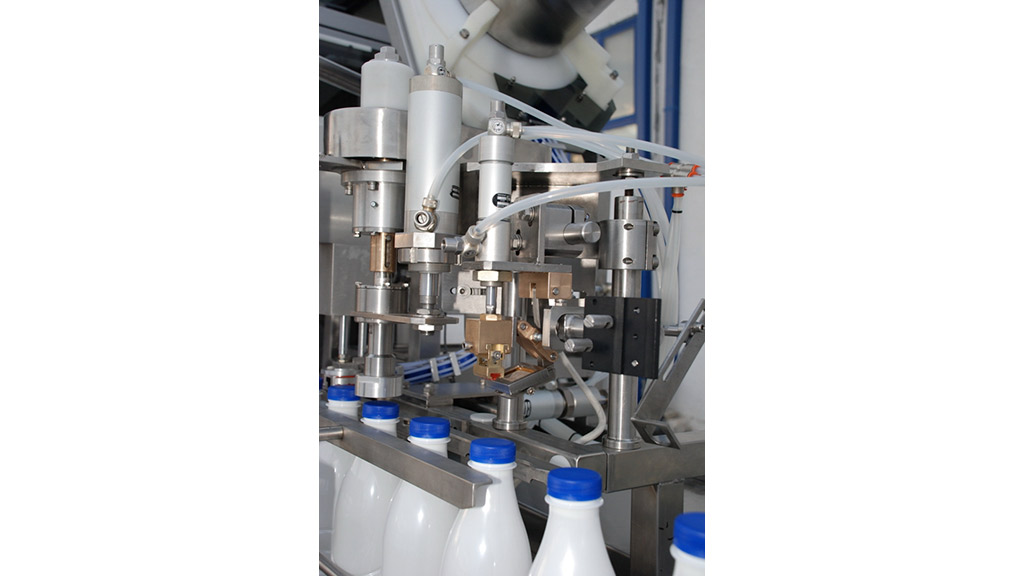

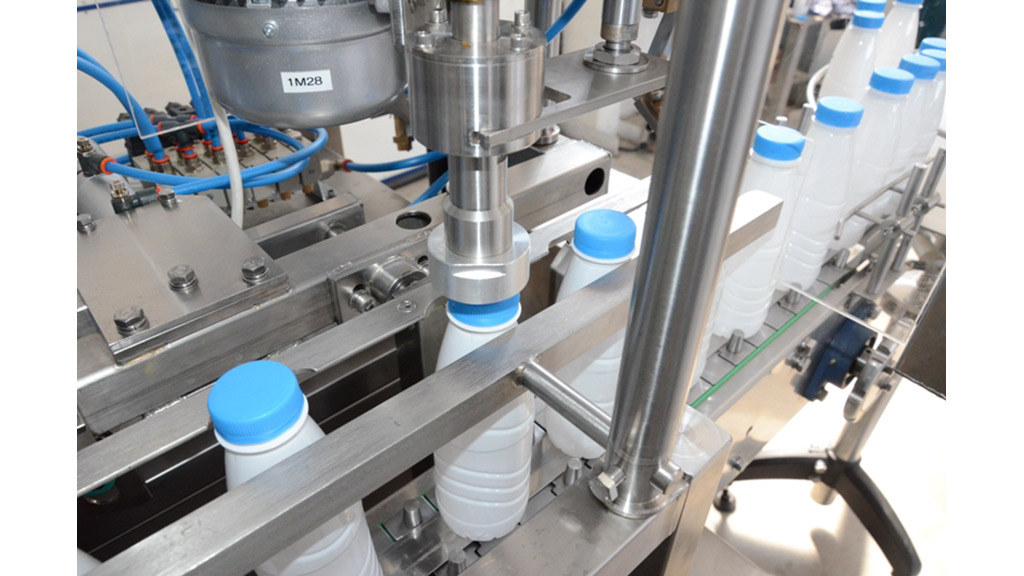

Этот механизм обеспечивает бесперебойное движение транспортёра точное позиционирование бутылок на рабочих станциях. Moдуль дозирования изготовлен как поршневой дозатор с пневмоприводом и точным механическим контролем дозированного количества. Всасывание жидкости производится из ёмкости, расположенной рядом с машиной (“с пола”). Система клапанов производит разделение тактов всасывания и выталкивания жидкости. Блок подачи и насаживания крышек состоит из обоймы/магазина, в котором размещаются крышки; роторного питателя; канала-доводчика крышек, а также пневматического механизма для насаживания крышек на бутылки. Блок завинчивания крышек состоит из стойки, мотора с передаточным механизмом, пневмоцилиндра для управления головкой крышки, а также самой головки крышки.
SEBOPAK изготовлен из нержавеющей стали, и процесс управляется программируемым логическим контроллером (ПЛК).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
– Мощность машины | Q = 1000 бутылок / ч |
– Диапазон дозирования | 0,20 – 1 литров |
– Установленная мощность | Pi = 2.9 кВт |
– Номинальное напряжение | U = 3 x 380 V 50 Гц |
– Номинальное давление | P = 6 – 8 бар |
– Расход воздуха (на 6 бар) | 140 Nl / мм |
– Размеры (дл х шир. х выс) | 1800 x 1200 x 1800 мм |
– Масса машины | M = 415 кг |
