TERMOPAK 400 A1

Машина ТЕРМОПАК 400 А1 предназначена для индивидуальной и групповой упаковки продуктов в плёнку, которая обладает способностью к термоусадке и, таким образом, прилипает к продукту, обеспечивая защиту от внешних воздействий. При групповой упаковке обеспечивается хорошая гомогенность пакета.
Машина TERMOPAK 400 A1 специально адаптирована для групповой упаковки бутылок.

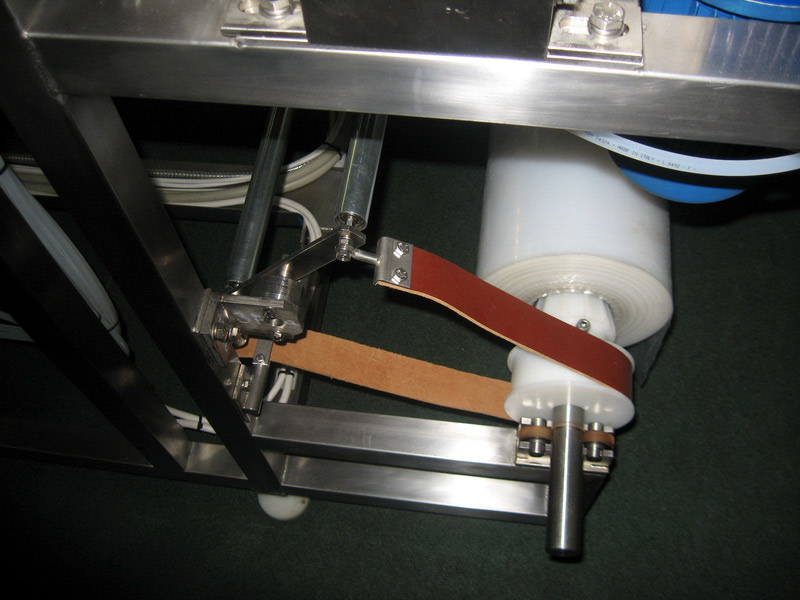

Линия для термоусадки ТERMOPАК 400 А1 автоматическая и состоит из нескольких узлов-устройств, составляющих функциональную целостность. Узел для обёртывания в плёнку состоит из столешницы, механизма для формирования и переноса пакета, держателя катушки верхней (с мотор-редуктором) и нижней плёнки, а также механизма с нагревателем (утюгом) для резки и сварки пленки. Все эти механизмы смонтированы на общей подставке.

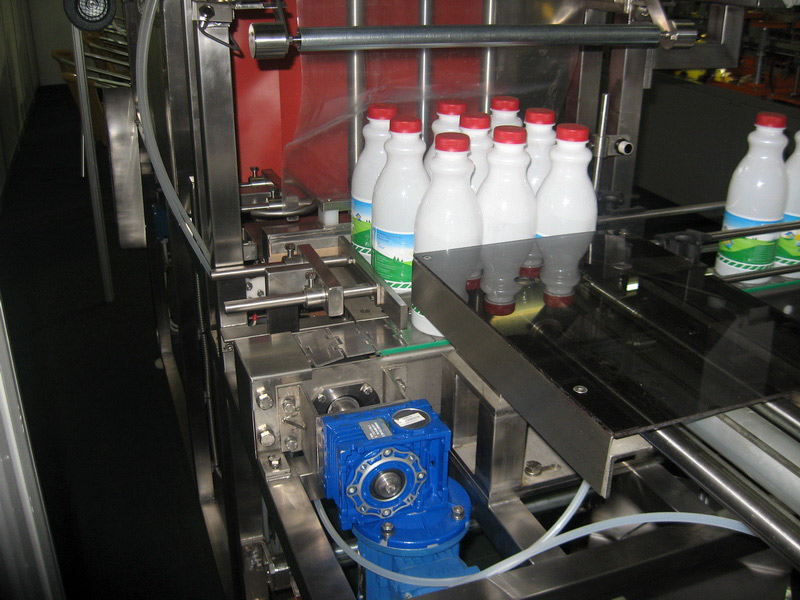

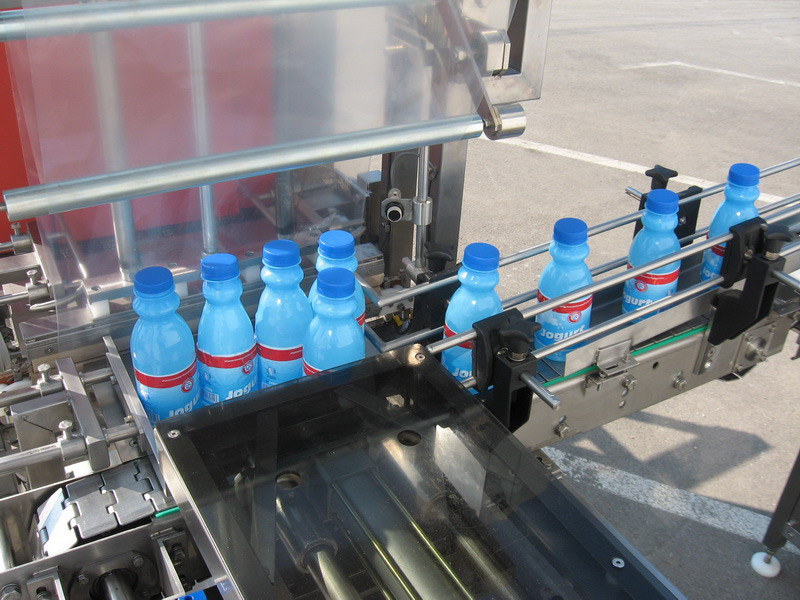

Наполненные бутылки на шарнирном транспортере  поступают к машине, где сначала на рабочей поверхности в заданном порядке формируется пакет, а затем активируется переключатель пакетов, который толкает пакет, а последний тянет за собой пленку, в которую и обёртывается. Обертывание завершается, когда опускается утюг, который покрывает плёнкой четвертую сторону пакета, отрезает пленку и снова сваривает концы верхней и нижней катушек. Обернутый таким образом пакет поступает на транспортер, который переносит его через камеру.

Лента транспортера изготовлена из проволочной сетки, а транспортер снабжен приводным и натяжным барабанами, а также натяжными узлами. Он приводится в действие мотор-редукторным передаточным механизмом с фиксированной скоростью движения ленты. Камера термоусадки размещена на основании транспортера, в ней происходит нагрев пленки и ее прилипание к пакету. Воздух в камере нагревается электронагревателями, его циркуляция осуществляется с помощью осевого вентилятора, а температура регулируется с помощью терморегулятора.

Камера теплоизолирована стекловатой, которой заполнены стены, и шторками на входе и выходе. Узел охлаждения упаковки расположен сразу за камерой и предназначен для быстрого охлаждения пленки, в которую обернут пакет. Охлаждение осуществляется потоком холодного воздуха, создаваемого вентилятором. Приемный гравитационно-роликовый транспортер расположен в продолжении проволочного транспортера. Угол наклона этого транспортера мал, поэтому на нем пакеты догоняют и толкают друг друга, образуя небольшое скопление.

TERMOPAK 400 А1 je изготовлен из нержавеющей стали,  и процесс управляется программируемым логическим контроллером (ПЛК).
