TRMOPAK 650 (L)

НАЗНАЧЕНИЕ МАШИНЫ

Линия TERMOPAK 650 предназначена для штучной и групповой упаковки продукции в плёнку, которая обладает способностью к термоусадке, и, таким образом, прилипает к продукту и обеспечивает защиту от внешних воздействий. При групповой упаковке достигается хорошая гомогенность пакета. Такой способ позволяет упаковать большое количество продуктов, поэтому он нашел самое массовое применение в групповой упаковке всех типов бутылок, коробок, пакетов (особенно товаров массового потребления) в пищевой и химической промышленности.

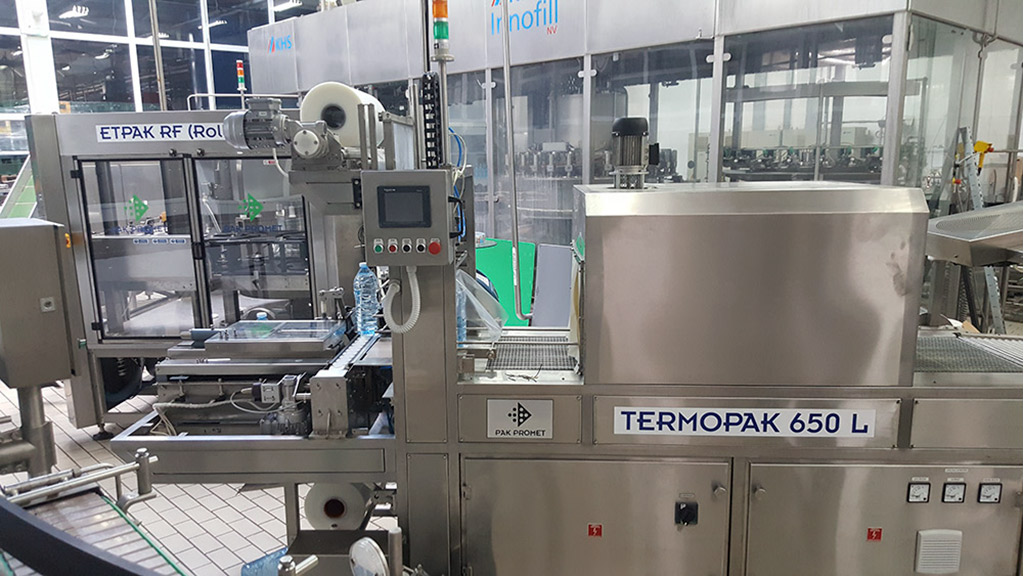

Опция TERMOPAK 650 L имеет более широкий входной транспортер, что позволяет увеличить производительность машины

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

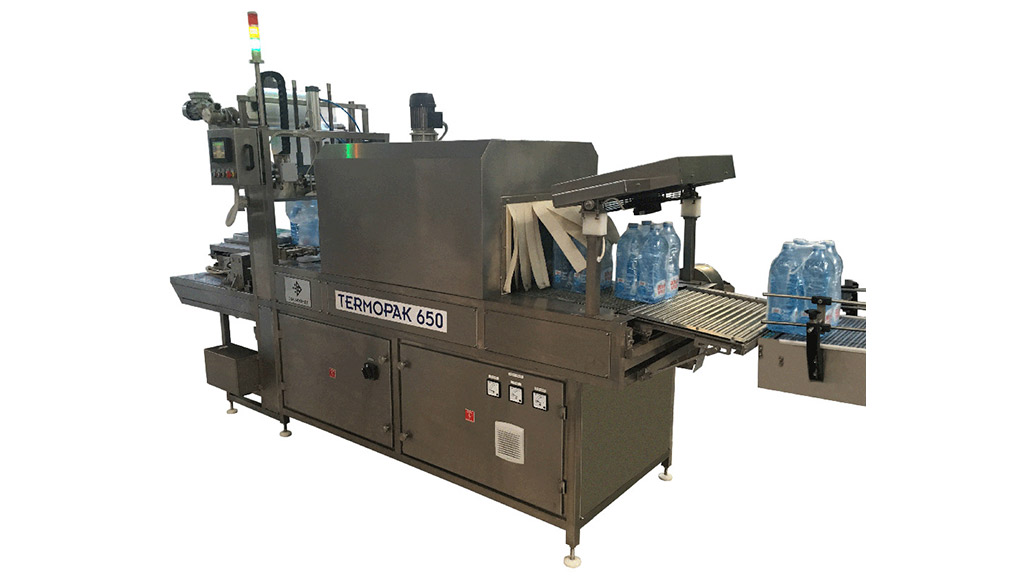

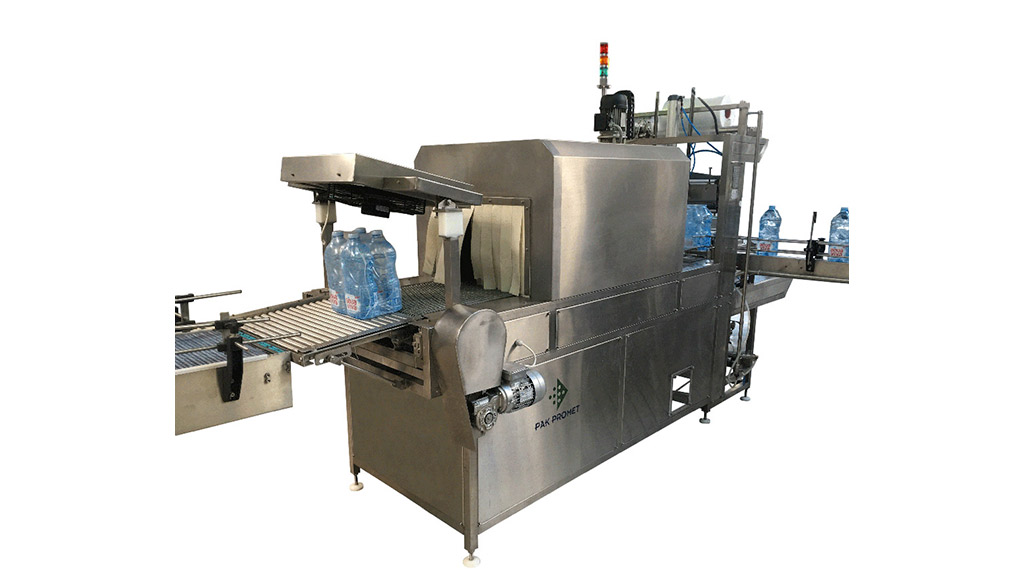

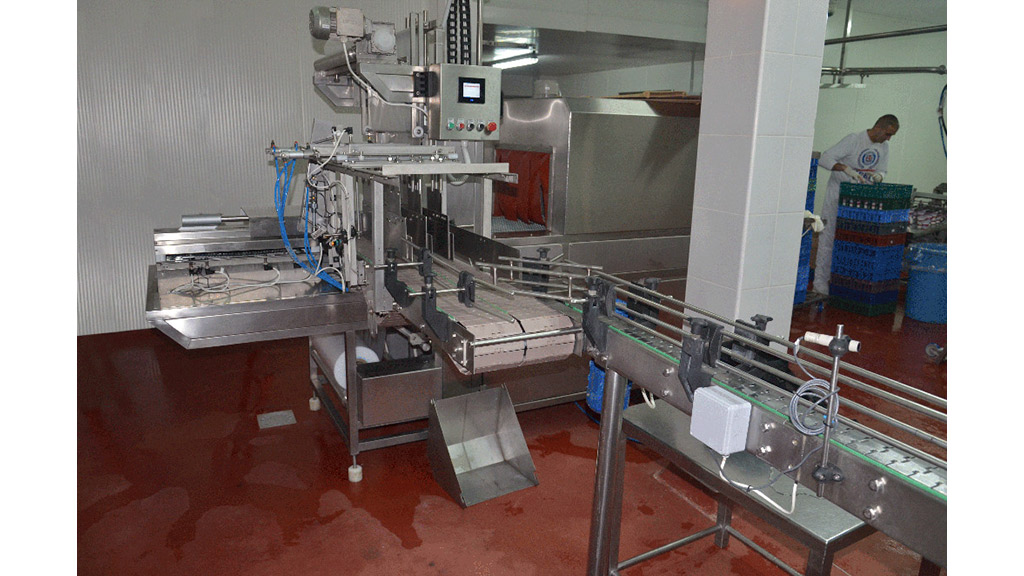

TERMOPAK 650 –  автоматическая линия термоусадки. Состоит из нескольких модулей, составляющих  функциональную целостность. Модуль для обёртывания продукта в плёнку состоит из рабочей поверхности, механизма формирования и переноса пакетов, кронштейна для катушек с верхней и нижней плёнкой, моторедуктора с лебёдками для разматывания плёнки, нажимного механизма для пакетов, а также механизма с подвижным нагревателем для резки и сварки пленки. Все эти механизмы смонтированы на общей подставке.

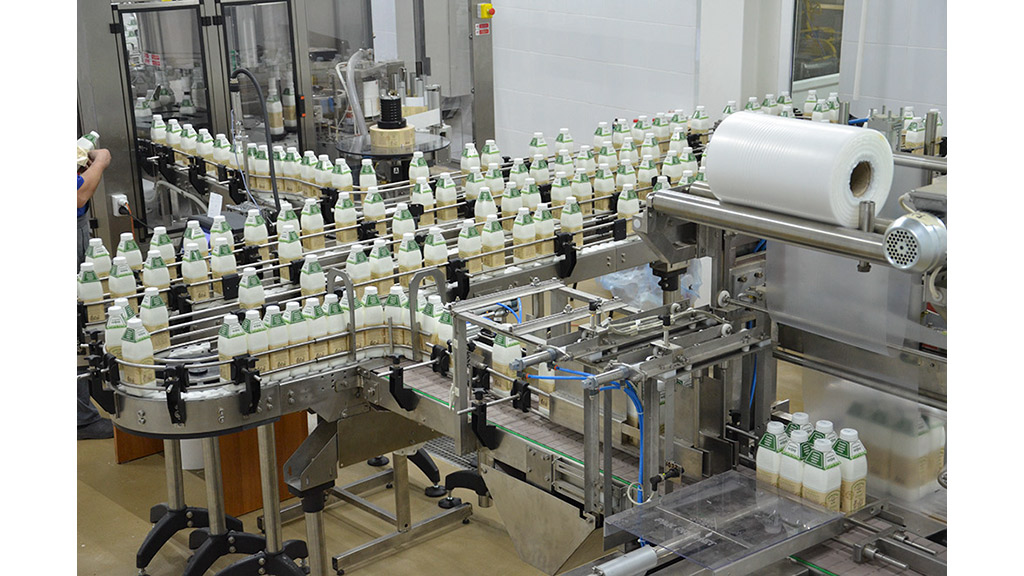

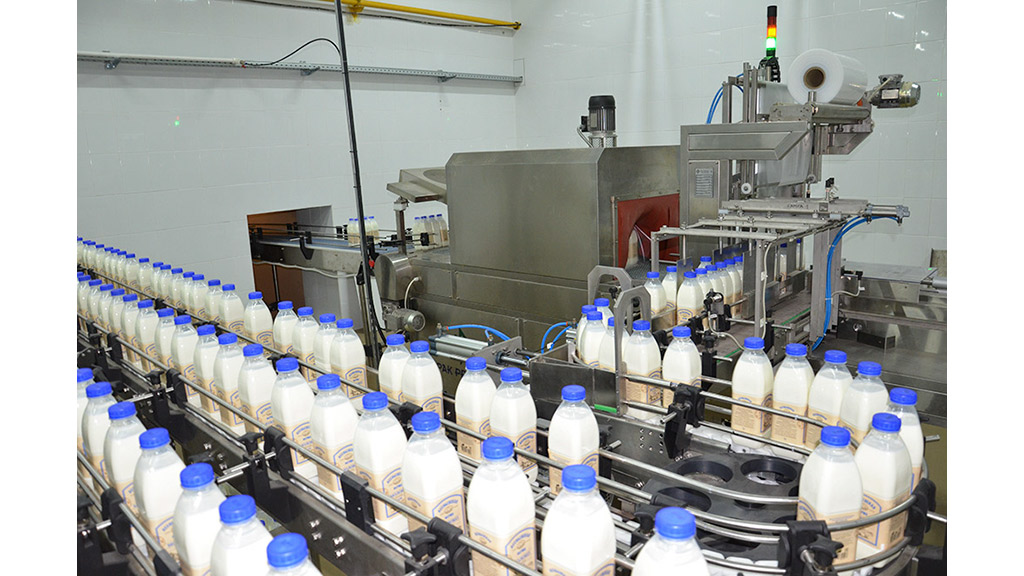

Наполненные бутылки на шарнирном транспортере  поступают к машине, где сначала на рабочей поверхности в заданном порядке из них формируется блок, затем запускается толкатель, который его подталкивает, блок тянет за собой пленку, после чего происходит обёртывание. Затем опускается нагреватель (утюг), покрывает плёнкой четвертую сторону блока, после чего обрезает её и сваривает концы плёнки с верхней и нижней катушек. Обернутый таким образом блок поступает на транспортер, который доставляет его в камеру термоусадки.

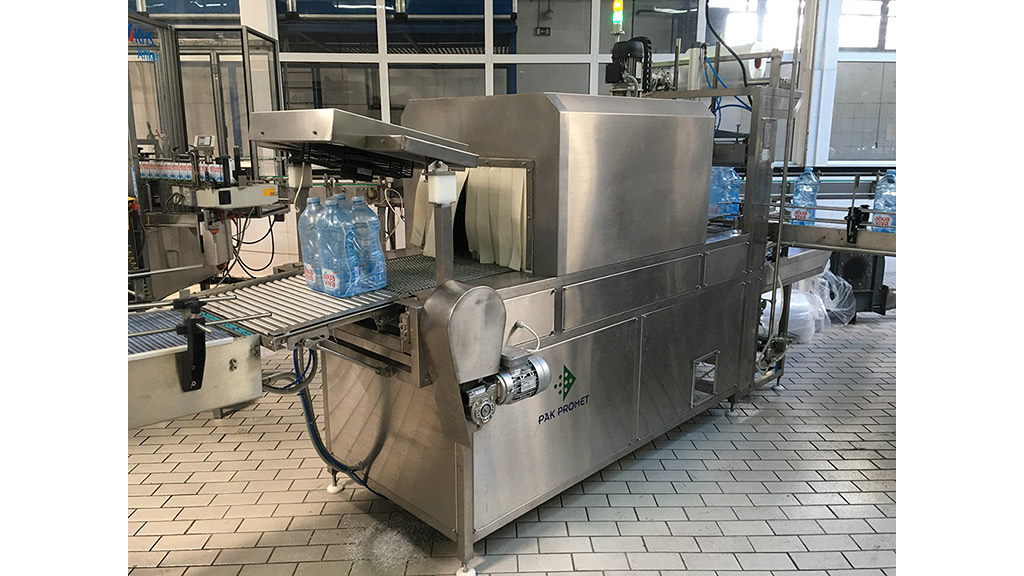

Лента транспортера приводится в движение мотор-редуктором с регулируемой скоростью ленты. Камера термоусадки размещена на основании транспортера, в ней происходит нагрев пленки и ее прилипание к блоку. Воздух в камере нагревается электронагревателями, его циркуляция осуществляется с помощью осевого вентилятора, а температура регулируется с помощью терморегулятора

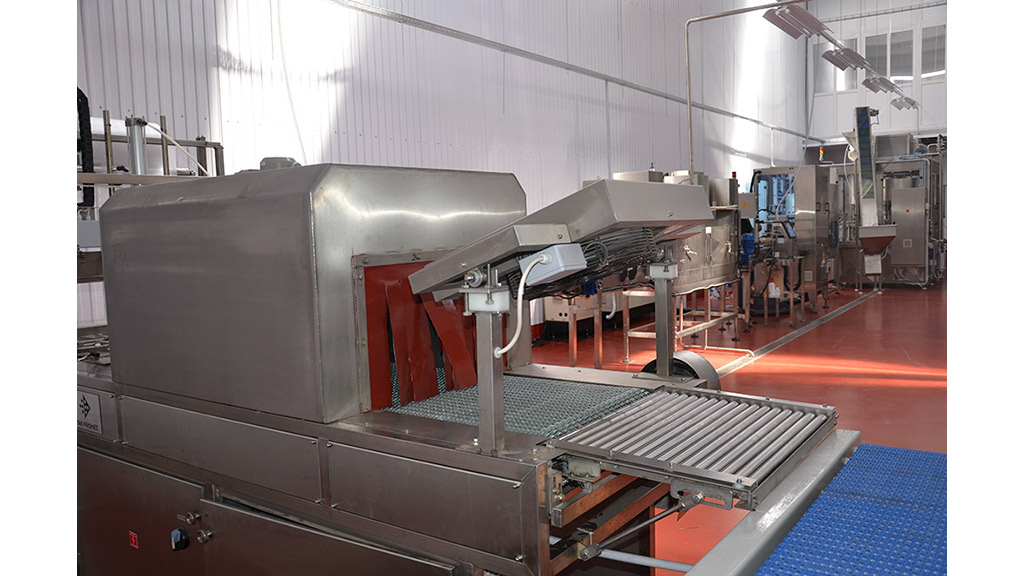

Камера теплоизолирована стекловатой, которой заполнены стены, и шторками на входе и выходе. Узел охлаждения упаковки расположен сразу за камерой и предназначен для быстрого охлаждения пленки, в которую обернут блок (пакет). Охлаждение осуществляется потоком холодного воздуха, создаваемого вентилятором. Приемный гравитационно-роликовый транспортер расположен в продолжении проволочного транспортера.

Процесс управляется программируемым логическим контроллером (ПЛК).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– мощность машины Q = 6 – 8 цикл / мин  ( 6 – 10 цикл / мин )
– установленная мощность Pi = 18 кВт
– номинальное напряжение 3 x 380 V  50 Гц
– номинальное давление P = 6 – 8 бар
– расход воздуха (на 6 бар) 400 Nl / мин
– размеры машины Д x Ш x В 3900 ( 4200 ) x 1400 x 2100 мм
– масса машины M = 940 кг
– расположение бутылок в пакете 3 программы
– тип плёнки Термоусадочная PE
– maх ширина плёнки B1 = 650 мм
– толщина плёнки 0,07 – 0,11 мм
